Подробная информация о продукте:
Оплата и доставка Условия:
|

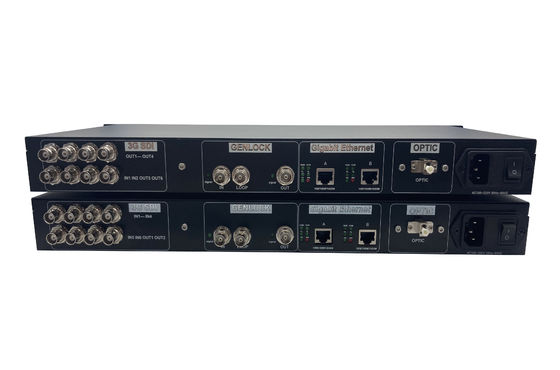

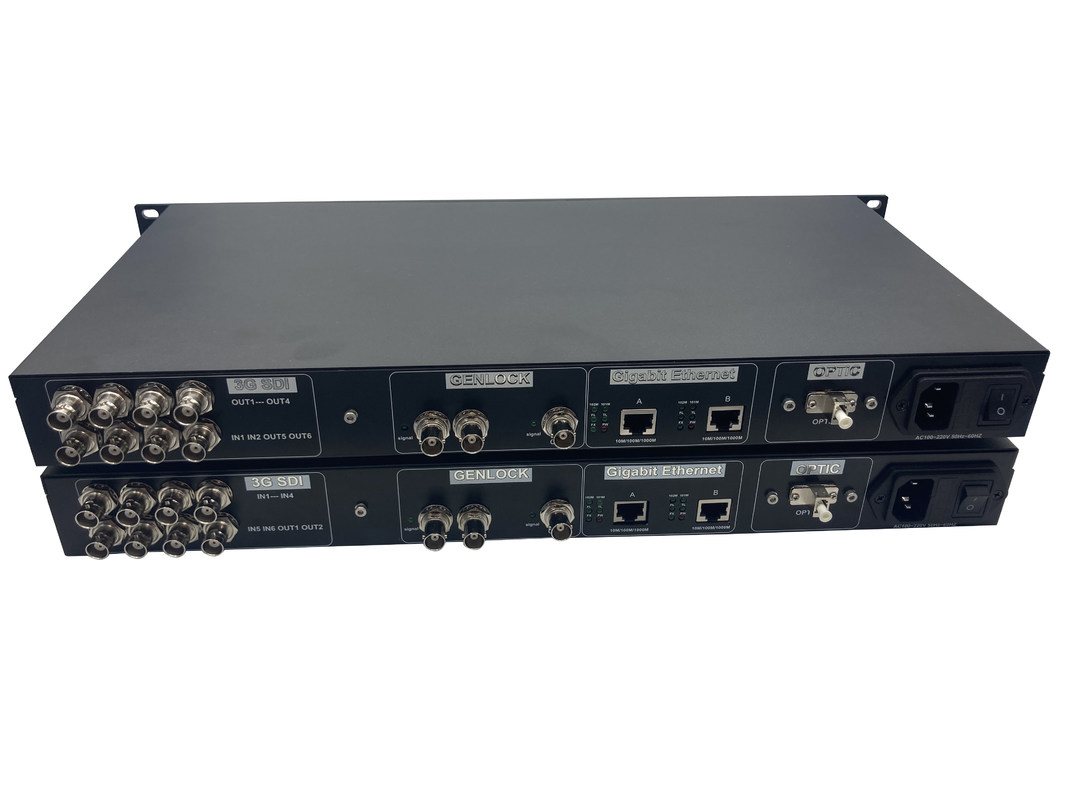

| имя: | Конвертер 12G-SDI вещательного качества по оптоволоконному кабелю с функцией Genlock SYNC | 12G-SDI: | 8-канальный вперед |
|---|---|---|---|
| Генлок: | 1-канальный двунаправленный | Ethernet: | два гигабитных Ethernet |
| Волокно: | Одиночный режим, одно волокно | Решение: | CWDM |
| Расстояние волокна: | 10 км |
Спецификация
Качество вещания 12G-SDI Конвертер по оптическому волокну с функцией Genlock SYNC имеет 1-8 каналов 12G-SDI с 1-ch двунаправленным Genlock SYNC и двумя Гигабитными Ethernet по одноядерному волокну.Beijing Fiber Linker Communication Co.., Ltd занимается решением систем передачи видео и аудио уже почти 10 лет.Этот множественный 12G-SDI расширитель по волоконно-оптическому кабелю поддерживает функцию CVBS и Ethernet с двунаправленным способом передачиНаш SDI оптоволоконный расширитель широко используется в нашей отечественной и зарубежной для телевидения системы передачи.DWDM и TDM не сжатые решения с данными, внешний аудио Ethernet, подсчет и другие функции. Коннекторы волокна могут быть ST, FC, SC, LC, SMPTE, LEMO типа. Мы приветствуем любые запросы OEM для SDI по серии волокон.
Особенность
1. 8-ch вперед 12G-SDI
2. Поддержка 2-ch Gigabit Ethernet, 1-ch двунаправленный сигнал SYNC Genlock
3Совместима с 6G-SDI, 3G-SDI, HD-SDI, SD-SDI
4Диапазон пропускной способности от 270Mb/s до 11,88Gb/s
5. SMPTE ST 2082-1 (11.88Gb/s) восстановление часов
6. SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, ST-2081, ST-2082
7Поддержка автоматического выравнивания кабеля на основе обнаруженной скорости передачи данных
8. индикаторы состояния светодиодов контролируют критические параметры
9Одноядерный волоконно-волоконный кабель, опциональный FC, ST, 10 км.
10Необязательно поддерживать передачу патологического сигнала.
11. Поддержка конфигурации OEM в соответствии с реальными требованиями
12. Поддержка решения CWDM или DWDM
Спецификации
| SDIВвод | Число | 8 вход на TX box |
| Стандарт телевизионного сигнала | SMPTE ST 2082, SMPTE ST 2081, SMPTE ST 424, SMPTE ST 425, SMPTE ST 292, SMPTE ST 259 | |
| Потеря отражения | >4DB @12G | |
| Равновесие | > 50M @ 12Gb/s | |
| Коннектор | 75Ω BNC | |
| Выход SDI | Число | 8 выход на RX коробке |
| Уровень сигнала | 800 мВ номинально | |
| Время подъема/падения |
<135ps @3G-SDI, <80ps @6G UHD-SDI <45ps @12G UHD-SDI |
|
| Превышение | Амплитуда < 10% | |
| Потеря отражения | > 15 дБ | |
| Джиттер | < 0,5 IU | |
| Коннектор | 75Ω BNC | |
| Ethernet | Коннектор RJ45 | Пропускная способность 2ch 1000M |
| Генлок | Коннектор BNC | 1-ch в на TX/RX, 1-ch на TX/RX коробки |
| Оптические волокна | Канал | 1 |
| Тип/расстояние | Стандарт однорежима/10 км | |
| Длина волны | CWDM | |
| Коннектор | FC или ST | |
| Выходная мощность | Около +3 до -5 дБ | |
| Чувствительность приемника | Стандартные 10 км, 20 км необязательно | |
| Сила иЕокружающей среды | Рабочая температура | -40°C+45°C |
| Силовое питание | от 110 до 245ВА | |
| Потребление энергии | Около 12 Вт. | |
| EMI/RFI | Часть 15 FCC, класс А, стандарт ЕС по ЭМК | |
| MTBF | >100000 часов | |
| Прочие | Размер | 1U стойка |
| Вес | 9 кг (TX+RX) |
