Подробная информация о продукте:
Оплата и доставка Условия:
|
| имя: | Конвертер SMPTE 12G-SDI | Канал: | 8 каналов 12G-SDI вперед, 4 канала 12G-SDI назад |
|---|---|---|---|
| Ethernet: | Поддерживать | Разъем: | СМПТЭ311М, СМПТЭ304М, 3К.93С |
| кабель: | FUW-PUW | Власть: | может включаться с одной коробки на другую |
Спецификация

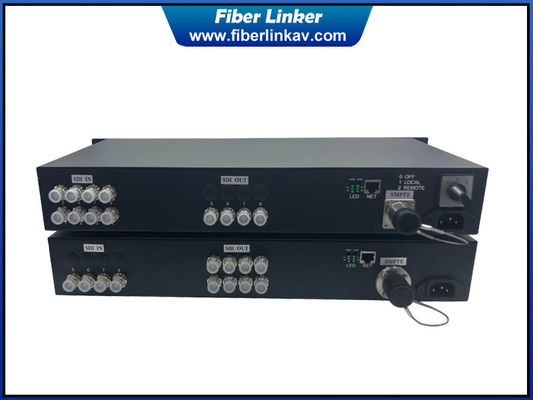

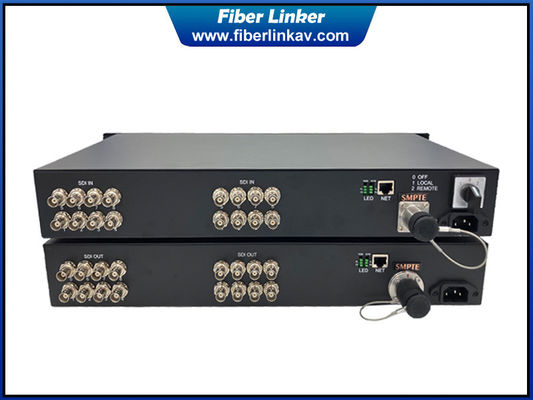

Этот многоканальный волоконный удлинитель 12G-SDI работает с разъемом SMPTE304M/311M 3K.93C для передачи 8-канального прямого 12G-SDI, 4-канального обратного 12G-SDI с Gigabit Ethernet. Использование гибридного волоконного кабеля FUW-PUW HDTV может увеличить дальность передачи сигнала до 2 км. Наши волоконно-оптические удлинители SDI широко используются в нашей стране и за рубежом для систем телевизионного вещания. Мы можем выполнять расширение SDI по оптоволокну с использованием решений CWDM, DWDM и TDM без сжатия с данными, внешней аудиосистемой Ethernet, талли и другими функциями. Волоконные разъемы могут быть типа ST, FC, SC, LC, SMPTE, LEMO. Мы приветствуем любые запросы OEM для серии SDI по оптоволокну.
Особенности
1. 8-канальный прямой 12G-SDI и 4-канальный обратный 12G-SDI
2. Поддержка 1-канального Gigabit Ethernet
3. Совместимость с 6G-SDI, 3G-SDI, HD-SDI, SD-SDI
4. Диапазон пропускной способности от 270 Мбит/с до 11,88 Гбит/с
5. Восстановление тактовой частоты SMPTE ST 2082-1 (11,88 Гбит/с)
6. SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, ST-2081, ST-2082
7. Поддержка автоматической эквализации кабеля в зависимости от обнаруженной скорости передачи данных
8. Светодиодные индикаторы состояния контролируют критические параметры
9. Разъем SMPTE311/304M 3K.93C для оптоволокна.
10. Поддержка одного блока для подачи питания на другой блок
11. Поддержка конфигурации OEM в соответствии с реальными требованиями
12. Поддержка решения CWDM или DWDM
Технические характеристики
| Вход SDI | Количество | 8 входов на блоке TX, 4 входа на блоке RX |
| Стандарт телевизионного сигнала | SMPTE ST 2082, SMPTE ST 2081, SMPTE ST 424, SMPTE ST 425, SMPTE ST 292, SMPTE ST 259 | |
| Потери на отражение | >4 дБ при 12G | |
| Эквалайзер | >50 м при 12 Гбит/с | |
| Разъем | 75Ω BNC | |
| Выход SDI | Количество | 8 выходов на блоке RX, 4 выхода на блоке TX |
| Уровень сигнала | 800 мВ номинально | |
| Время нарастания/спада |
<135 пс при 3G-SDI, <80 пс при 6G UHD-SDI <45 пс при 12G UHD-SDI |
|
| Перерегулирование | <10% амплитуды | |
| Потери на отражение | > 15 дБ | |
| Джиттер | < 0,5UI | |
| Разъем | 75Ω BNC | |
| Ethernet | Разъем RJ45 | Пропускная способность 1-кан. 1000M |
| Оптоволокно | Канал | 2 ядра внутри |
| Тип/Расстояние |
2 км по кабелю SMPTE 10 км по одномодовому/чистому волокну |
|
| Длина волны | CWDM 14 длин волн | |
| Разъем | SMPTE LEMO | |
| Выходная мощность | Около +3 дБ до -5 дБ | |
| Чувствительность приемника | -6 дБ для 10 км | |
| Питание и окружающая среда | Рабочая температура | -40℃～+45℃ |
| Источник питания | 110–245 В переменного тока | |
| Потребляемая мощность | Около 12 Вт | |
| Электромагнитные помехи/радиочастотные помехи | FCC Part 15 Class A, стандарт ЕС по электромагнитной совместимости | |
| MTBF | >100000 часов | |
|
Другое |
Размер | 1,5U для монтажа в стойку |
| Вес | 9 кг (TX+RX) |
Схема
