Подробная информация о продукте:
Оплата и доставка Условия:
|
| имя: | Несколько преобразователей 12G-SDI по оптоволоконному кабелю | 12G-SDI: | 8-канальный форвардер, 4-канальный реверс |
|---|---|---|---|
| CVBS: | 1 канал вперед | Ethernet: | один гигабитный Ethernet |
| Волокно: | Одиночный режим, одно волокно | Решение: | CWDM |
| Расстояние волокна: | 10 км |
Спецификация

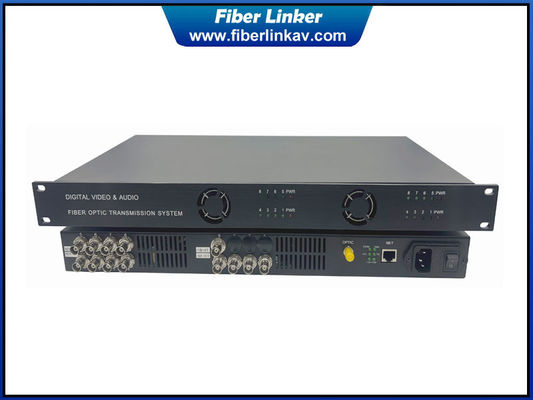

Beijing Fiber Linker Communication Co., Ltd занимается решением систем передачи видео-аудио почти 10 лет.Этот множественный 12G-SDI расширитель по волоконно-оптическому кабелю поддерживает функцию CVBS и Ethernet с двунаправленным способом передачиНаш SDI оптоволоконный расширитель широко используется в нашей отечественной и зарубежной для телевидения системы передачи.DWDM и TDM не сжатые решения с данными, внешний аудио Ethernet, подсчет и другие функции. Коннекторы волокна могут быть ST, FC, SC, LC, SMPTE, LEMO типа. Мы приветствуем любые запросы OEM для SDI по серии волокон.
Особенность
1. 8-ch вперед 12G-SDI и 4-ch назад 12G-SDI
2Поддержка 1-ch Гигабит Ethernet, 1 обратный CVBS
3Совместима с 6G-SDI, 3G-SDI, HD-SDI, SD-SDI
4Диапазон пропускной способности от 270Mb/s до 11,88Gb/s
5. SMPTE ST 2082-1 (11.88Gb/s) восстановление часов
6. SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, ST-2081, ST-2082
7Поддержка автоматического выравнивания кабеля на основе обнаруженной скорости передачи данных
8. индикаторы состояния светодиодов контролируют критические параметры
9Одноядерный волоконно-волоконный кабель, опциональный FC, ST, 10 км.
10Необязательно поддерживать передачу патологического сигнала.
11. Поддержка конфигурации OEM в соответствии с реальными требованиями
12. Поддержка решения CWDM или DWDM
Спецификации
| SDIВвод | Число | 8 вводов на TX box, 4 ввода на RX box |
| Стандарт телевизионного сигнала | SMPTE ST 2082, SMPTE ST 2081, SMPTE ST 424, SMPTE ST 425, SMPTE ST 292, SMPTE ST 259 | |
| Потеря отражения | >4DB @12G | |
| Равновесие | > 50M @ 12Gb/s | |
| Коннектор | 75Ω BNC | |
| Выход SDI | Число | 8 выхода на RX box, 4 выхода на TX box |
| Уровень сигнала | 800 мВ номинально | |
| Время подъема/падения |
<135ps @3G-SDI, <80ps @6G UHD-SDI <45ps @12G UHD-SDI |
|
| Превышение | Амплитуда < 10% | |
| Потеря отражения | > 15 дБ | |
| Джиттер | < 0,5 IU | |
| Коннектор | 75Ω BNC | |
| Ethernet | Коннектор RJ45 | Пропускная способность 1-ch 1000M |
| CVBS | Коннектор BNC | 1-х в RX коробке, 1-х в TX коробке |
| Оптические волокна | Канал | 1 |
| Тип/расстояние | Стандарт однорежима/10 км | |
| Длина волны | CWDM | |
| Коннектор | FC или ST | |
| Выходная мощность | Около +3 до -5 дБ | |
| Чувствительность приемника | Стандартные 10 км, 20 км необязательно | |
| Сила иЕокружающей среды | Рабочая температура | -40°C+45°C |
| Силовое питание | от 110 до 245ВА | |
| Потребление энергии | Около 12 Вт. | |
| EMI/RFI | Часть 15 FCC, класс А, стандарт ЕС по ЭМК | |
| MTBF | >100000 часов | |
| Прочие | Размер | 1U стойка |
| Вес | 9 кг (TX+RX) |
Диаграмма
