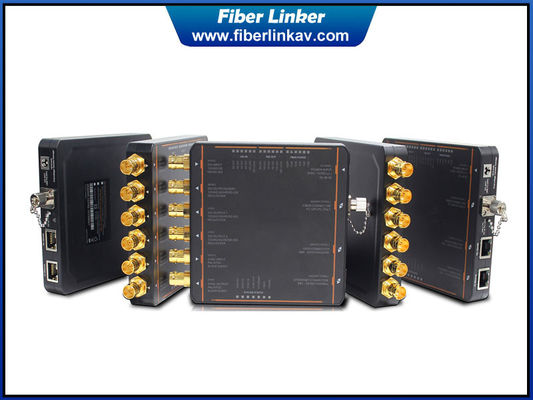

Многофункциональный 4K-транслятор 12G-SDI для камеры

Описание

Многофункциональный 4K вещательный 12G-SDI волоконно-оптический преобразователь для подключения камер, совместимый с 6G/3G/HD/SD по оптоволоконному кабелю. 12G-SDI волоконно-оптический преобразователь имеет 2-канальный интерфейс 4K, который может формировать двунаправленную линию передачи 4K. Передающий конец имеет порт loop-out, а принимающий конец имеет 2 двойных выхода. Он поддерживает передачу сигнала полного формата SMPTE ST-2082 и обратно совместим с сигналами различных форматов и скоростей, таких как 5,94 Гбит/с / 5,934 Гбит/с, 2,97 Гбит/с / 2,967 Гбит/с, 1,485 Гбит/с / 1,4835 Гбит/с и 270 Мбит/с, что соответствует требованиям передачи от SD до 4K по оптике. Мы также можем изготовить его по OEM с 2-канальным прямым 12G-SDI с данными и Ethernet по одноволоконному кабелю.

Особенности

1. 1-канальный двунаправленный 4K@60Hz 12G-SDI с loop out
2. 1-канальный двунаправленный сигнал SYNC BB
3. 1-канальный дуплексный высокоскоростной RS422 или RS485
4. 1-канальный дуплексный полногигабитный Ethernet
5. Совместимость с 6G-SDI, 3G-SDI, HD-SDI, SD-SDI
6. Диапазон пропускной способности от 270 Мбит/с до 11,88 Гбит/с
7. Восстановление тактовой частоты SMPTE ST 2082-1 (11,88 Гбит/с)
8. SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, ST-2081, ST-2082
9. Поддержка автоматической эквализации кабеля на основе обнаруженной скорости передачи данных
10. Светодиодные индикаторы состояния контролируют критические параметры
11. Одножильный оптоволоконный кабель, разъем FC, 10 км.
12. Поддержка передачи вещательного патологического сигнала
13. Питание 5-12 В постоянного тока

Применение

Удаленные видеопотоки OB Van/Truck, видеопотоки с камер вещательной студии, телестанции/видеоконференции, прямая трансляция, трансляция в медицинских/хирургических кабинетах, видеоконференции между зданиями, контроллер видеостены, командный центр.

Схема
