Подробная информация о продукте:
Оплата и доставка Условия:
|
| имя: | Наполнитель оптического волокна SDI | Каналы: | 16-канальный SDI/ASI |
|---|---|---|---|
| Качество: | Передача | Ethernet: | 1000М |
| Волокно: | Одиночный ядро | Решение: | CWDM |
| АСИ/ТС: | Совместимый |
1. Обзор

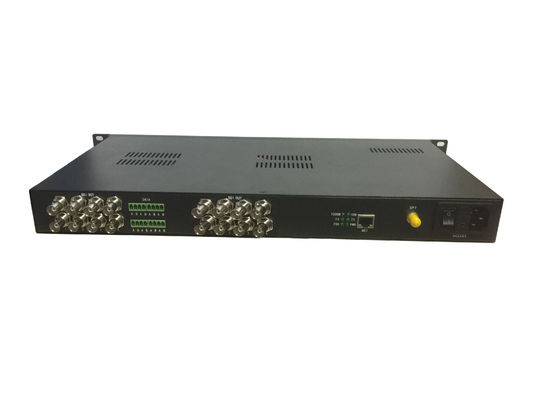

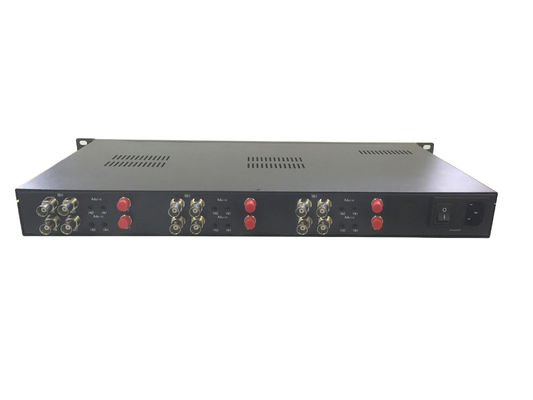

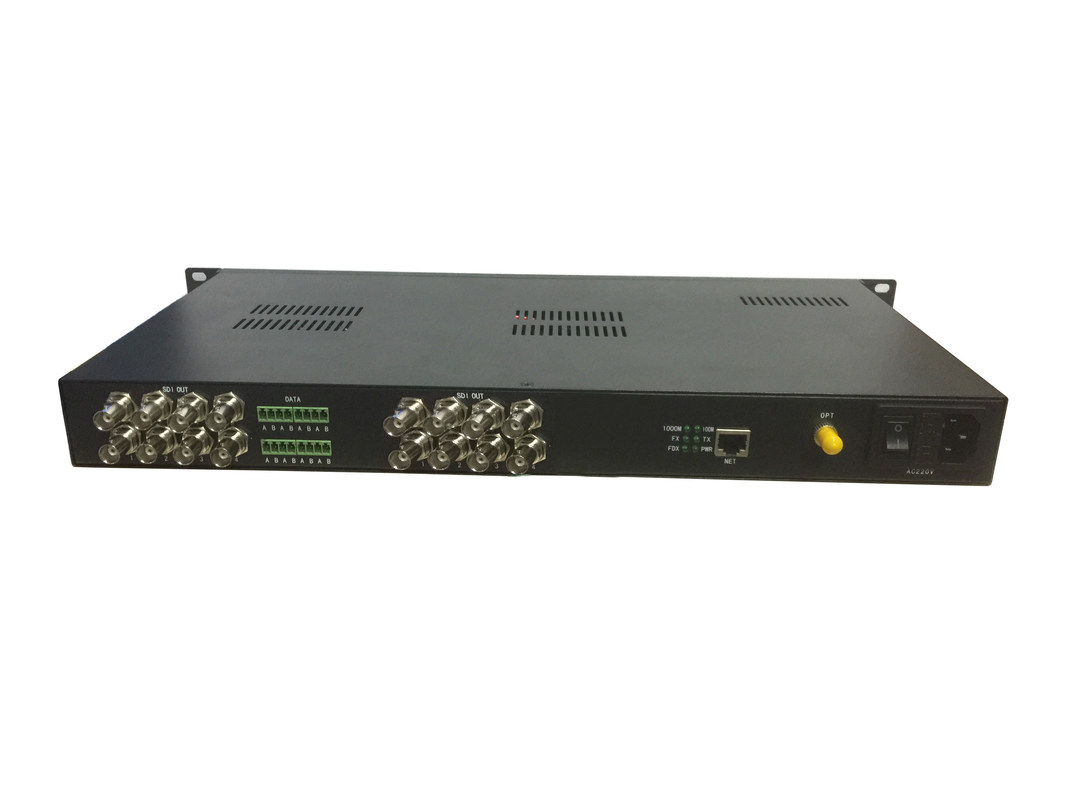

Оптоволоконный удлинитель HD-SDI от Fiber Linker обеспечивает цифровую передачу полностью несжатых сигналов SDI (270 Мбит/с), HD-SDI (1,485 Гбит/с) по одному оптоволокну с качеством вещания со звуком, последовательными данными RS485/RS232/RS422, выходом Loopback и передачей IP Ethernet. Наш 3G-SDI также может поддерживать поток ASI, TS и проходить патологический тест SDI.
2. Особенности
Наша серия HD SDI поддерживает горячее подключение, автономность, крепление в стойку 1U и стойку 4U. Мы также можем добавить другие функции или функции в соответствии с требованиями клиентов. OEM и ODM приемлемы. Если у вас есть какие-либо требования к передаче видео по оптоволоконному кабелю, просто свяжитесь с нами, мы предоставим лучшее решение.
3. Приложения
5. Технические характеристики
|
Вход 3G SDI |
Выход 3G SDI |
||
|
каналы |
16 |
Каналы |
16 |
|
Стандарт сигнала |
SMPTE 424/425M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI и другие скорости передачи данных/телекома (19,4 Мбит/с -1,485 Гбит/с) |
Уровень сигнала |
номинал 800 мВ |
|
Потеря отражения |
>15 дБ |
Время подъема/падения |
номинал 200 пс |
|
выравнивание |
1694Acable, >200 м при 1485 Мбит/с, кабель Belden 1694A, >350 м при 270 Мбит/с, Belden 1694Acable |
Потеря отражения |
> 15 дБ |
|
разъем |
75 Ом, разъем BNC |
Перерегулирование |
10% амплитуда |
|
Джиттер: <0,2UI |
|||
|
Оптика |
Другие |
||
|
Каналы |
1 |
Расстояние передачи |
20 км |
|
Тип |
одномодовый (многомодовый опционально) |
Рабочая температура |
-45°С~+50°С |
|
Длина волны |
1310 нм/1550 нм |
Власть |
1 А при 12 В постоянного тока |
|
Потеря отражения |
> 15 дБ |
Среднее время безотказной работы |
>100000 часов |
|
Разъем |
FC/ПК (SC/ПК опционально) |
Случай |
крепление в стойку 1U |
|
Аудио (опционально) |
Данные (необязательно) |
||
|
Каналы |
2-канальный прямой аудиосигнал (клеммный блок) |
Каналы |
1-канальные реверсированные данные (клеммный блок) |
|
Макс. уровень ввода/вывода |
--+15 дБу
|
Скорость передачи данных |
--+15 дБу
|
|
Частотная характеристика |
20 Гц-24 кГц, ±0,1 дБ |
Разъем |
клеммный блок |
|
ОСШ |
85 дБ (взвешенное) |
|
|
|
Перекрестные помехи |
<-90 дБ |
|
|
