1. Обзор

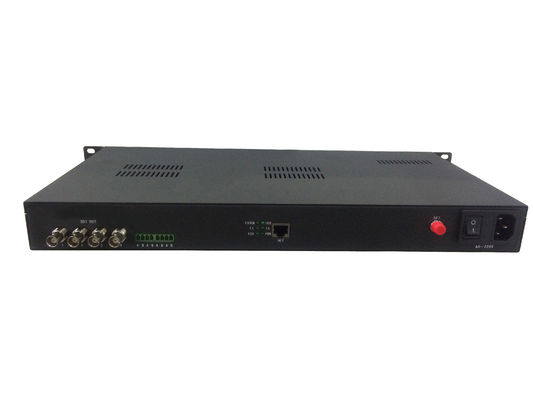

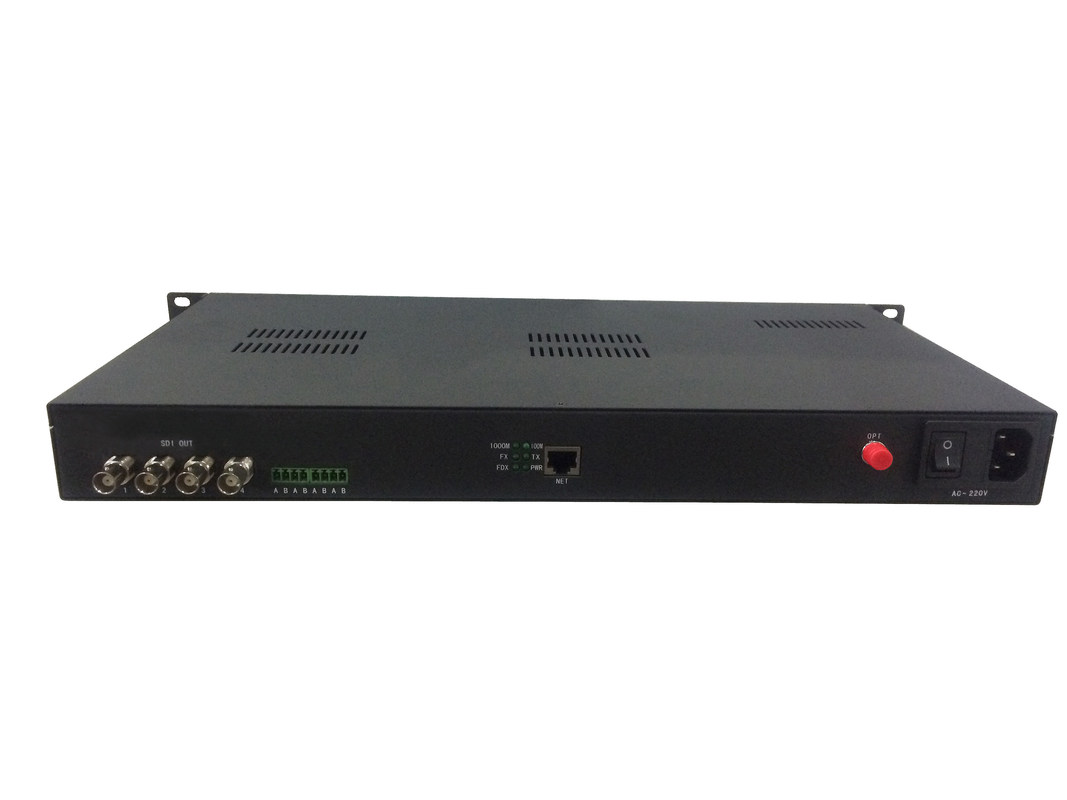

HD-SDI удлинитель по оптоволокну Fiber Linker, HD-SDI оптоволоконные удлинители предлагают цифровую передачу полностью несжатого SDI (270 Мбит/с), HD-SDI (1,485 Гбит/с) по одному волокну с качеством вещания, с аудио, последовательными данными RS485/RS232/RS422, выходом Loopback и передачей IP Ethernet.
2. Особенности
Наша серия HD SDI поддерживает горячее подключение, автономную работу, установку в стойку 1U и установку в стойку 4U, мы также можем добавить другие бизнес-функции в соответствии с требованиями клиентов. OEM&ODM приемлемы. Если у вас есть какие-либо требования к передаче видео по оптоволокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Применения
5. Спецификации
|
Вход HD SDI |
Выход HD SDI |
||
|
каналы |
4 |
Каналы |
4 |
|
Стандарт сигнала |
SMPTE 424M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI и другие скорости Telecom/Datacom (19,4 Мбит/с - 1,485 Гбит/с) |
Уровень сигнала |
800 мВ номинально |
|
Потери на отражение |
>15 дБ |
Время нарастания/спада |
200 пс номинально |
|
эквалайзер |
Кабель 1694A, >200 м при 1485 Мбит/с, кабель Belden 1694A, >350 м при 270 Мбит/с, кабель Belden 1694A |
Потери на отражение |
> 15 дБ |
|
разъем |
75Ω BNC |
Перерегулирование |
10% амплитуды |
|
Джиттер: < 0,2UI |
|||
|
Оптика |
Другое |
||
|
Каналы |
1 |
Расстояние передачи |
20 км |
|
Тип |
одномодовый (многомодовый опционально) |
Рабочая температура |
-45°C~+50°C |
|
Длина волны |
1310 нм / 1550 нм |
Питание |
1A@12VDC |
|
Потери на отражение |
> 15 дБ |
Среднее время безотказной работы |
>100000 часов |
|
Разъем |
FC/PC (SC/PC опционально) |
Корпус |
Установка в стойку 1U |
|
Аудио (опционально) |
Данные (опционально) |
||
|
Каналы |
2-кан. прямое аудио (клеммная колодка) |
Каналы |
1-кан. обратные данные (клеммная колодка) |
|
Макс. уровень входа/выхода |
-+15 дБн
|
Скорость передачи данных |
-+15 дБн
|
|
Частотная характеристика |
20 Гц-24 кГц, ±0,1 дБ |
Разъем |
клеммная колодка |
|
SNR |
85 дБ (с учетом A) |
|
|
|
Перекрестные помехи |
< -90 дБ |
|
|
