1. Обзор

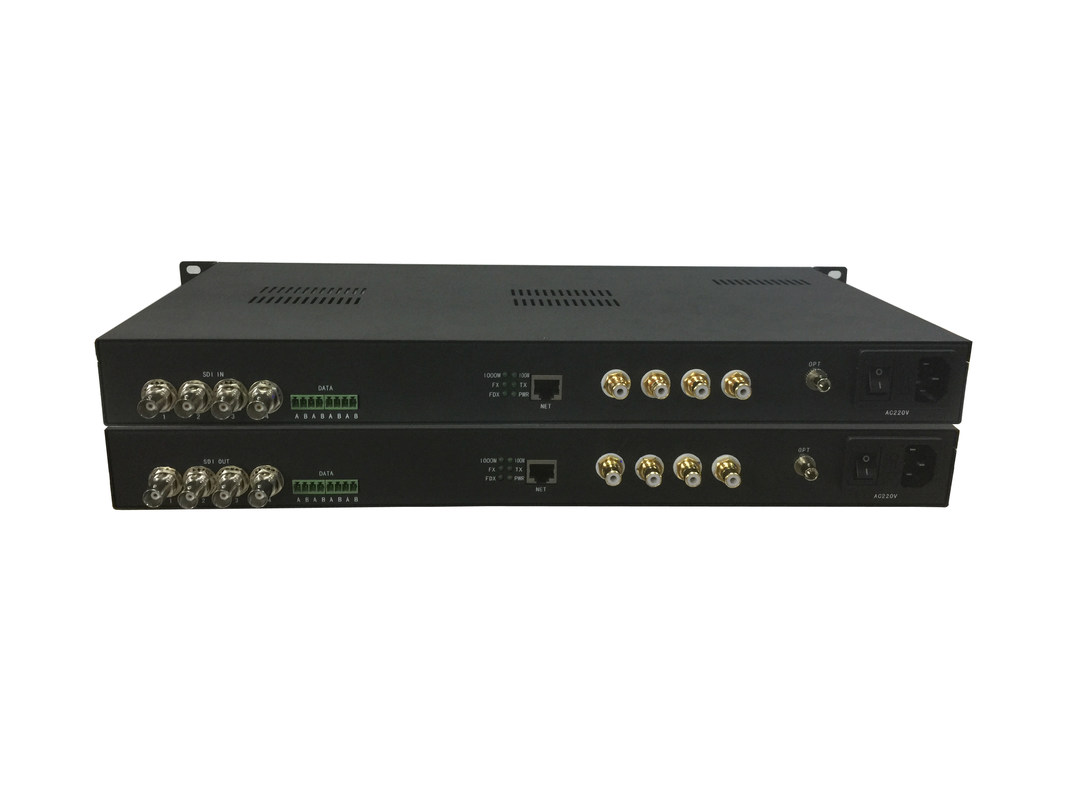

HD-SDI удлинитель по оптоволокну Fiber Linker, HD-SDI оптоволоконные удлинители предлагают цифровую передачу полностью несжатого SDI (270 Мбит/с), HD-SDI (1,485 Гбит/с) по одному волокну с качеством вещания, с аудио, последовательными данными RS485/RS232/RS422, выходом Loopback и передачей IP Ethernet.
2. Особенности
Наша серия HD SDI поддерживает горячее подключение, автономное использование, установку в стойку 1U и установку в стойку 4U, мы также можем добавить другие бизнес-функции в соответствии с требованиями клиентов. OEM и ODM приемлемы. Если у вас есть какие-либо требования к передаче видео по оптоволокну, просто свяжитесь с нами, мы предоставим лучшее решение.
3. Применения
5. Спецификации
Вход HD SDI | Выход HD SDI | ||
Каналы | 4 | Каналы | 4 |
Стандарт сигнала | SMPTE 424M,292M, 259M, 297M, 305M, 310M,M2S,DVB-ASI, DVB-SSI и другие скорости Telecom/Datacom (19,4 Мбит/с -1,485 Гбит/с) | Уровень сигнала | 800 мВ номинально |
Потери на отражение | >15 дБ | Время нарастания/спада | 200 пс номинально |
Эквалайзер | Кабель 1694A, >200 м при 1485 Мбит/с, кабель Belden 1694A, >350 м при 270 Мбит/с, кабель Belden 1694A | Потери на отражение | > 15 дБ |
Разъем | 75 Ом BNC | Перерегулирование | 10% амплитуды |
Джиттер:< 0,2UI | |||
Оптика | Другое | ||
Каналы | 1 | Дальность передачи | 20 км |
Тип | одномодовый | Рабочая температура | -45°C~+50°C |
Длина волны | 1310 нм / 1550 нм | Питание | 1A при 12 В постоянного тока |
Потери на отражение | > 15 дБ | Среднее время безотказной работы | >100000 часов |
Разъем | FC/PC (SC/PC опционально) | Корпус | Установка в стойку 1U |
Аудио | Данные (опционально) | ||
Тип | RCA | Каналы | 2-канальные данные (клеммная колодка) |
Каналы | 4 | Скорость передачи данных | -+15 дБн
|
Входное/выходное сопротивление | 600 Ом равновесное | Разъем | клеммная колодка |
Макс. входной/выходной уровень | +15 дБн |
|
|
Частотная характеристика | 20 Гц－24 кГц, ±0,1 дБ |
|
|
