Обзор
FL-CCTV-321 - это высокопроизводительный и надежный 2-канальный оптический приемопередатчик SDI (удлинитель оптоволокна HD-SDI). Он использует технологию цифрового мультиплексирования для передачи двухканальных видеосигналов высокой четкости по оптической линии, обеспечивая передачу видео без потерь и с высоким качеством. Кроме того, этот удлинитель оптоволокна SDI предоставляет один однонаправленный (по умолчанию) / двунаправленный канал данных RS485.

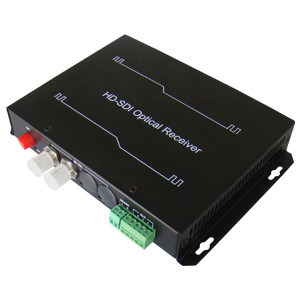

Приемопередатчик включает в себя передатчик под названием FL-CCTV-321-T и приемник под названием FL-CCTV-321-R, которые могут широко использоваться в системах цифрового видеонаблюдения CCTV, видеоконференцсвязи высокой четкости, мониторинга видео высокой четкости, интеллектуальных транспортных системах и других системах общественной безопасности.
Особенности
Элемент | Типичное значение | |||||
Оптический интерфейс передатчика | ||||||
Разъем | FC | |||||
Оптическое волокно | Одномодовое | |||||
Длина волны (нм) | Tx1310FP/ Rx1550 | Tx1550DFB /Rx1310 | Tx1550DFB/ Rx1310 | Tx1550DFB/ Rx1310 | ||
Расстояние передачи (км) | 10 | 20 | 40 | 60 | ||
Излучаемая мощность (дБм) | -6~-1 | -7~-2 | -5~-0 | -2~+3 | ||
Максимальная чувствительность приема (дБм) | -32 | -32 | -34 | -36 | ||
Оптический интерфейс приемника | ||||||
Разъем | FC | |||||
Оптическое волокно | Одномодовое | |||||
Длина волны (нм) | Tx1550FP/ Rx1310 | Tx1310FP/ Rx1550 | Tx1310FP/ Rx1550 | Tx1310FP/ Rx1550 | ||
Расстояние передачи (км) | 10 | 20 | 40 | 60 | ||
Излучаемая мощность (дБм) | -14~-7 | -14~-7 | -8~-3 | -5~0 | ||
Максимальная чувствительность приема (дБм) | -18 | -18 | -20 | -21 | ||
HD-SDI | ||||||
HD-SDI | Вход | Разъем | BNC | |||
Импеданс | 75Ω | |||||
Обратные потери | >15 дБ | |||||
Выход | Разъем | BNC | ||||
Импеданс | 75Ω | |||||
Уровень | 800 мВ пик-пик±10% | |||||
Обратные потери | >15 дБ | |||||
Время нарастания и спада | ≤270 пс | |||||
Джиттер выравнивания (100 кГц) | ≤0.2UI | |||||
Джиттер синхронизации (10 Гц) | ≤1UI | |||||
Интерфейс RS485 | ||||||
Разъем | Разъем PHOENIX | |||||
Скорость передачи данных | 0~115.2 Кбит/с | |||||
Коэффициент ошибок по битам | <10-9 | |||||
Режим работы | Полудуплекс | |||||
Питание и потребление | ||||||
Питание | AC 220 В до 12 В при 1 А | |||||
Диапазон | 176～264 В переменного тока | |||||
Потребляемая мощность | 5 Вт±10％ | |||||
Требования к окружающей среде | ||||||
Рабочая температура | -30～60℃ | |||||
Относительная влажность | ≤95％, без конденсации | |||||
Температура хранения | -40～85℃ | |||||
Размеры оборудования | ||||||
Размеры оборудования (с ушком для крепления в стойку) | 170 мм×100 мм×30 мм | |||||
