1. Обзор
HD-SDI Extender по Fiber, HD-SDI Fiber Optic Extenders предлагают цифровую передачу полностью несжатого SDI (270Mbps), HD-SDI (1.485 Гбит/с) по одноволоконному качеству передачи с аудио, серийные данные RS485/RS232/RS422, выход Loopback и передача IP Ethernet.
2. Особенности

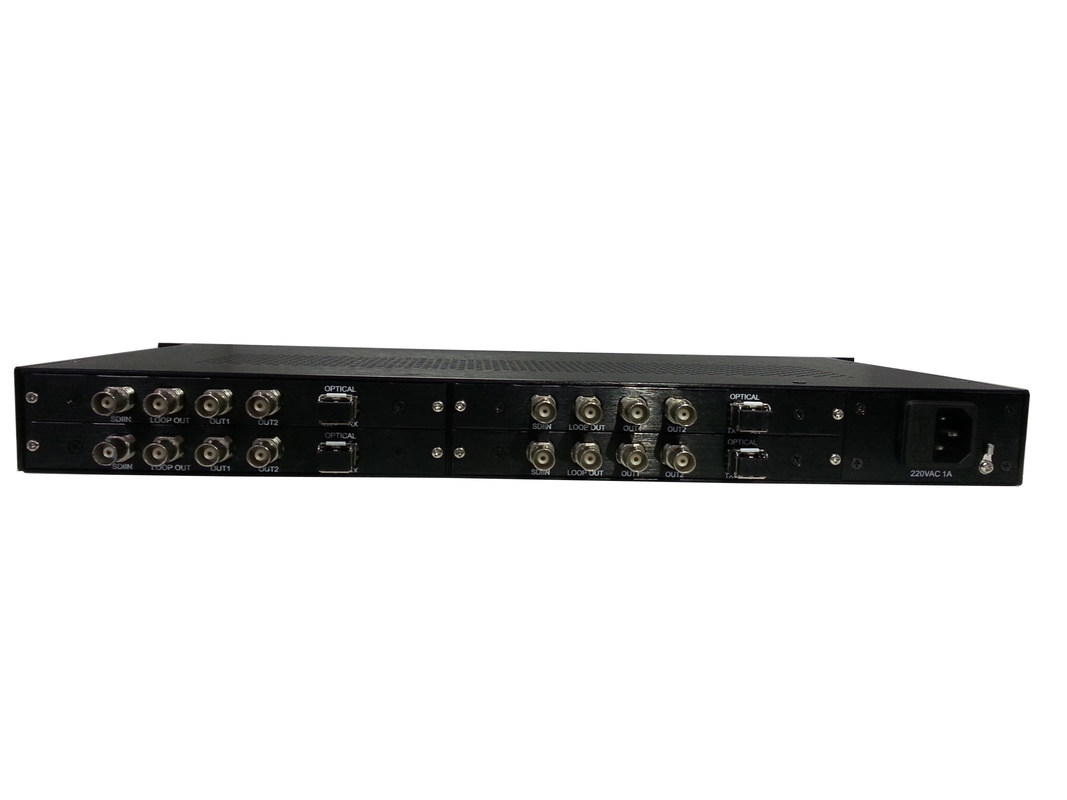

Этот вид продукта является OEM для специального использования, так как это DWDM система, 1U стойка поддержки 4 шт платы, и каждая плата имеет 1-ch SDI передатчик с петлей,и 2-ch SDI-приемник по двойным волокнамКлиент может использовать внешний DWDM mux и DWDM demux для передачи более 40-часового HD-SDI видео по одному волокну.
3Спецификации
|
HD SDI TX |
HD SDI RX |
||
|
каналы |
1-ch вход, 1 петля, 2-ch выход |
Каналы |
1-ch вход, 1 петля, 2-ch выход |
|
Стандарт сигнализации |
SMPTE 424M,292M,259M,297M,305M,310M,M2S,DVB-ASI,DVB-SSI и другие скорости телекоммуникаций / Datacom (19.4Mb/s -1.485Gb/s) |
Уровень сигнала |
800 мВ номинально |
|
Потеря отражения |
>15DB |
Время подъема/снижения |
номинальные 200 пс |
|
уравнение |
1694Кабельный,>200m@1485Mbps,Belden 1694A кабель,>350m@270Mbps,Belden 1694Кабельный |
Потеря отражения |
> 15 дБ |
|
соединитель |
75Ω BNC |
Превышение |
Амплитуда 10% |
|
Джиттер: < 0,2 UI |
|||
|
Оптические |
Прочие |
||
|
Каналы |
2 |
Расстояние передачи |
20 км. |
|
Тип |
однорежимный (необязательно многорежимный) |
Рабочая температура |
-45°C~+50°C |
|
Длина волны |
Волна DWDM |
Сила |
1A@12VDC |
|
Потеря отражения |
> 15 дБ |
Среднее время без проблем |
>100000 часов |
|
Коннектор |
LC/PC (SC/PC необязательно) |
Дело |
1U стойка |
4. Приложения
