Обзор

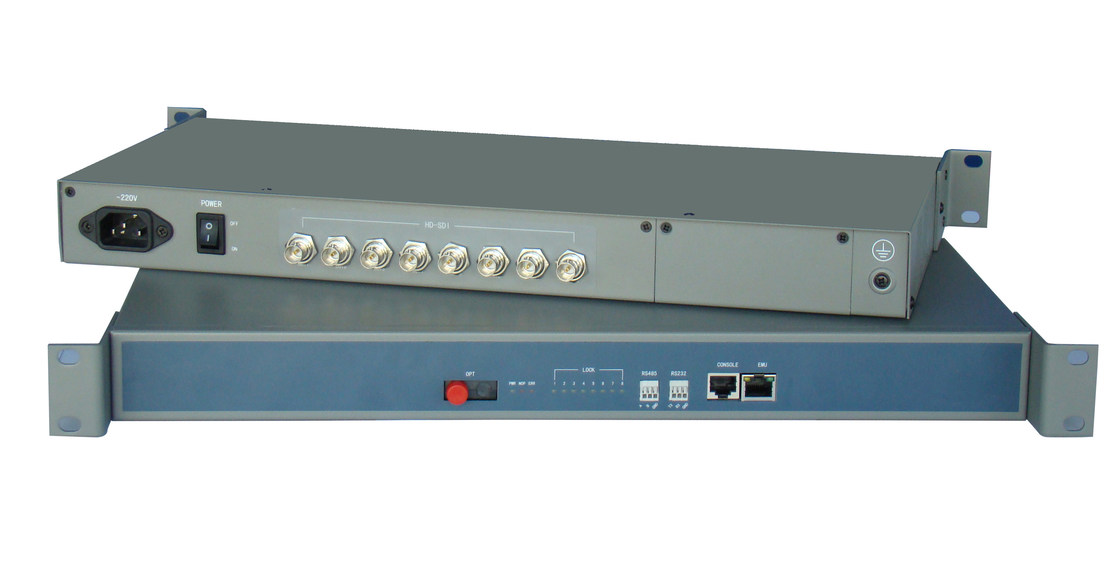

FL-CCTV381-T/R - это расширитель волокон HD-SDI (SDI оптический приемопередатчик) использует технологию цифрового мультиплексирования для передачи 8-канальных высококачественных видеосигналов по оптической линии, обеспечивает высококачественную передачу видео.Этот расширитель волокон SDI обеспечивает один однонаправленный (по умолчанию) / двунаправленный канал передачи данных RS485 и один канал передачи данных RS232, и поддерживает командную платформу CLI и интеллектуальную платформу управления на основе протокола SNMP_V1&V2 для выполнения идеальных функций управления.
Этот SDI оптический приемопередатчик включает в себя передатчик под названием FL-CCTV381-T и приемник под названием FL-CCTV381-R, который может широко использоваться в цифровом видеонаблюдении, видеоконференции высокой четкости,видеомониторинг высокой четкостиИнтеллектуальная транспортная система и система общественной безопасности.
Особенность
Принимает технологию цифрового мультиплексирования для передачи 8-канальных видеосигналов высокой четкости по оптической линии
Соответствие стандарту SMPTE-292M
Пройти проверку SDI, чтобы достичь SDI-приложения на уровне трансляции
1080P@30,25,24,1080I@60,50 и 720P@60,50,30,25,24
Встроенная схема защиты ESD для предотвращения повреждений от статических
С индикатором состояния выхода и индикатором блокировки ввода
С сигналом NOP (отсутствие оптического сигнала), LOF ((Потеря кадра) и ERR ((битовая ошибка))
С схемой APC для выполнения стабильной оптической мощности
Один однонаправленный (по умолчанию) / двунаправленный канал RS485, полудуплексный, до 115,2Kb / s baud-скорости
Один интерфейс управления RS232 ((CONSOLE), используемый для управления CLI
Один интерфейс управления Ethernet (EMU), поддерживает интеллектуальную платформу управления на основе протоколов SNMP_V1 и SNMP_V2
Спецификация
|
Положение |
Типичная стоимость |
|||||
|
TX оптический интерфейс |
||||||
|
Коннектор |
FC |
|||||
|
Оптические волокна |
Единый режим |
|||||
|
Длина волны (нм) |
Tx1310FP/ Rx1550 |
Tx1550DFB /Rx1310 |
Tx1550DFB/ Rx1310 |
Tx1550DFB/ Rx1310 |
||
|
Расстояние передачи (км) |
10 |
20 |
40 |
60 |
||
|
мощность запуска (dBm) |
-6~-1 |
-7~-2 |
- 5 ~ 0 |
-2~+3 |
||
|
Максимальная чувствительность приема (dBm) |
- 32 года |
- 32 года |
- 34. |
- 36 |
||
|
TX оптический интерфейс |
||||||
|
Коннектор |
FC |
|||||
|
Оптические волокна |
Единый режим |
|||||
|
Длина волны (нм) |
Tx1550FP/ Rx1310 |
Tx1310FP/ Rx1550 |
Tx1310FP/ Rx1550 |
Tx1310FP/ Rx1550 |
||
|
Расстояние передачи (км) |
10 |
20 |
40 |
60 |
||
|
мощность запуска (dBm) |
-14 ~-7 |
-14 ~-7 |
-8~-3 |
-5 ~ 0 |
||
|
Максимальная чувствительность приема (dBm) |
- 18 лет. |
- 18 лет. |
- 20 |
- 21 |
||
|
HD-SDI |
||||||
|
HD-SDI |
Ввод |
Коннектор |
BNC |
|||
|
Импеданс |
75Ω |
|||||
|
Убытки от возврата |
> 15 дБ |
|||||
|
Выпуск |
Коннектор |
BNC |
||||
|
Импеданс |
75Ω |
|||||
|
уровень |
800mVp-p±10% |
|||||
|
Убытки от возврата |
> 15 дБ |
|||||
|
Время подъема и падения |
≤ 270ps |
|||||
|
Джитр выравнивания (100 кГц) |
≤0,2UI |
|||||
|
Движение по времени (10 Гц) |
≤ 1 IU |
|||||
|
Интерфейс RS485 |
||||||
|
Коннектор |
Коннектор Phoenix |
|||||
|
Ставка Baud |
0~115,2 Кб/с |
|||||
|
Соотношение битных ошибок |
< 10-9 |
|||||
|
Рабочий режим |
Сделанные из материала, не изготовленного из нитей |
|||||
|
Интерфейс пользовательского канала RS232 |
||||||
|
Коннектор |
Коннектор Phoenix |
|||||
|
Ставка Baud |
0~115,2 Кб/с |
|||||
|
Соотношение битных ошибок |
< 10-9 |
|||||
|
Консоль |
||||||
|
Коннектор |
RJ45 |
|||||
|
Ставка Baud |
19200 |
|||||
|
кусочки |
8 |
|||||
|
Стой немного |
1 |
|||||
|
проверка паритета |
Никаких |
|||||
|
Интерфейс ВЭД |
||||||
|
Интерфейс |
RJ45 |
|||||
|
Битовая скорость |
10M 100Mb/s |
|||||
|
Энергия и потребление |
||||||
|
Электрическое питание |
220В переменного тока |
|||||
|
диапазон |
176~264В переменного тока |
|||||
|
Потребление энергии |
11W±10% |
|||||
|
Требования к окружающей среде |
||||||
|
Рабочая температура |
-30°60°C |
|||||
|
Относительная влажность |
≤ 95%, без конденсации |
|||||
|
Температура хранения |
-40°85°C |
|||||
|
Размер оборудования |
||||||
|
Размер оборудования (с ухом на стойке) |
434 мм × 44 мм × 195 мм |
|||||
