Обзор

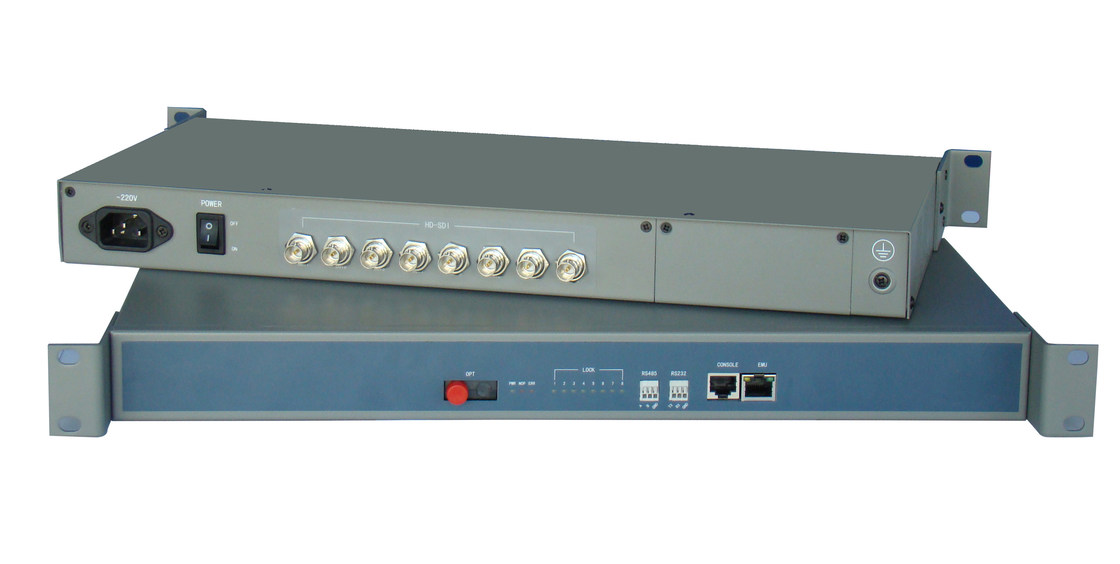

FL-CCTV381N-T/R - это волоконный удлинитель HD-SDI (оптический приемопередатчик SDI) использует технологию цифрового мультиплексирования для передачи 8-канальных видеосигналов высокой четкости по оптической линии, обеспечивая высококачественную передачу видео. Кроме того, этот волоконный удлинитель SDI предоставляет один однонаправленный (по умолчанию) / двунаправленный канал данных RS485 и один канал данных RS232, а также поддерживает команды CLI и интеллектуальную платформу управления на основе протокола SNMP_V1&V2 для выполнения идеальных функций управления.
Этот оптический приемопередатчик SDI включает в себя передатчик под названием FL-CCTV381N-T и приемник под названием FL-CCTV381N-R, которые могут широко использоваться в системах цифрового видеонаблюдения, видеоконференцсвязи высокой четкости, мониторинга видео высокой четкости, интеллектуальных транспортных системах и системах общественной безопасности.
Особенности
Использует технологию цифрового мультиплексирования для передачи 8-канальных видеосигналов высокой четкости по оптической линии
Соответствует стандарту SMPTE-292M
Проходит проверку поля SDI для достижения уровня вещания SDI
1080P@30,25,24,1080I@60,50 и 720P@60,50,30,25,24
Встроенная схема защиты от электростатического разряда для предотвращения повреждений от статического электричества
С индикатором состояния выхода и индикатором блокировки входа
С индикацией аварийных сигналов NOP (отсутствие оптического сигнала), LOF (потеря кадра) и ERR (ошибка бита)
С цепью APC для обеспечения стабильной оптической мощности
Один однонаправленный (по умолчанию) / двунаправленный канал RS485, полудуплексный, скорость передачи до 115,2 Кбит/с
Один интерфейс управления RS232 (CONSOLE) для управления CLI
Один интерфейс управления Ethernet (EMU), поддерживает интеллектуальную платформу управления на основе протокола SNMP_V1 и SNMP_V2
Спецификация
|
Элемент |
Типичное значение |
|||||
|
Оптический интерфейс TX |
||||||
|
Разъем |
FC |
|||||
|
Оптическое волокно |
Одномодовое |
|||||
|
Длина волны (нм) |
Tx1310FP/ Rx1550 |
Tx1550DFB /Rx1310 |
Tx1550DFB/ Rx1310 |
Tx1550DFB/ Rx1310 |
||
|
Расстояние передачи (км) |
10 |
20 |
40 |
60 |
||
|
Излучаемая мощность (дБм) |
-6~-1 |
-7~-2 |
-5~-0 |
-2~+3 |
||
|
Максимальная чувствительность приема (дБм) |
-32 |
-32 |
-34 |
-36 |
||
|
Оптический интерфейс TX |
||||||
|
Разъем |
FC |
|||||
|
Оптическое волокно |
Одномодовое |
|||||
|
Длина волны (нм) |
Tx1550FP/ Rx1310 |
Tx1310FP/ Rx1550 |
Tx1310FP/ Rx1550 |
Tx1310FP/ Rx1550 |
||
|
Расстояние передачи (км) |
10 |
20 |
40 |
60 |
||
|
Излучаемая мощность (дБм) |
-14~-7 |
-14~-7 |
-8~-3 |
-5~0 |
||
|
Максимальная чувствительность приема (дБм) |
-18 |
-18 |
-20 |
-21 |
||
|
HD-SDI |
||||||
|
HD-SDI |
Вход |
Разъем |
BNC |
|||
|
Импеданс |
75Ω |
|||||
|
Обратные потери |
>15 дБ |
|||||
|
Выход |
Разъем |
BNC |
||||
|
Импеданс |
75Ω |
|||||
|
Уровень |
800 мВ пик-пик±10% |
|||||
|
Обратные потери |
>15 дБ |
|||||
|
Время нарастания и спада |
≤270 пс |
|||||
|
Выравнивающий джиттер (100 кГц) |
≤0.2UI |
|||||
|
Джиттер синхронизации (10 Гц) |
≤1UI |
|||||
|
Интерфейс RS485 |
||||||
|
Разъем |
Разъем PHOENIX |
|||||
|
Скорость передачи |
0~115,2 Кбит/с |
|||||
|
Коэффициент ошибок по битам |
<10-9 |
|||||
|
Режим работы |
Полудуплекс |
|||||
|
Интерфейс пользовательского канала RS232 |
||||||
|
Разъем |
Разъем PHOENIX |
|||||
|
Скорость передачи |
0~115,2 Кбит/с |
|||||
|
Коэффициент ошибок по битам |
<10-9 |
|||||
|
CONSOLE |
||||||
|
Разъем |
RJ45 |
|||||
|
Скорость передачи |
19200 |
|||||
|
битов |
8 |
|||||
|
Стоповый бит |
1 |
|||||
|
Проверка четности |
Нет |
|||||
|
Интерфейс EMU |
||||||
|
Интерфейс |
RJ45 |
|||||
|
Скорость передачи |
10M 100Мбит/с |
|||||
|
Питание и потребление |
||||||
|
Электропитание |
AC 220 В |
|||||
|
Диапазон |
176～264 В переменного тока |
|||||
|
Потребляемая мощность |
11 Вт±10％ |
|||||
|
Требования к окружающей среде |
||||||
|
Рабочая температура |
-30～60℃ |
|||||
|
Относительная влажность |
≤95％, без конденсации |
|||||
|
Температура хранения |
-40～85℃ |
|||||
|
Размер оборудования |
||||||
|
Размер оборудования (с ушком для крепления в стойку) |
434 мм×44 мм×195 мм |
|||||
