Обзор

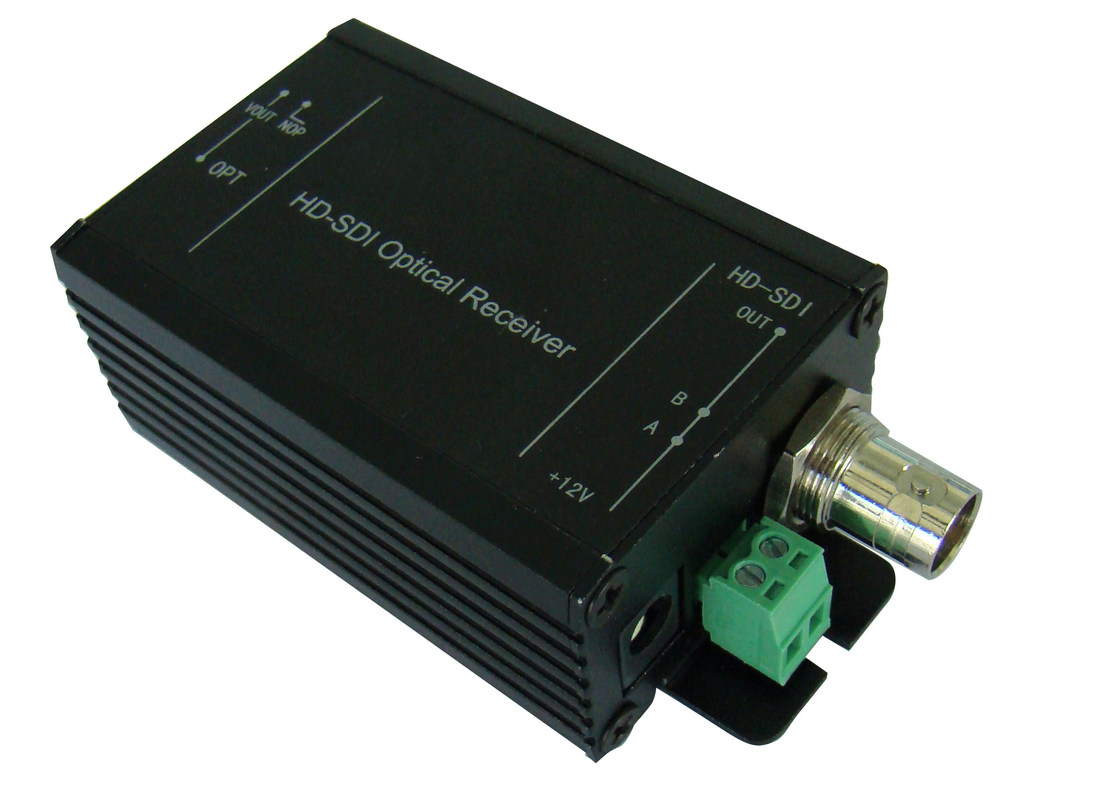

FL-CCTV311-T/R - этоВидеооптический приемопередатчик HD-SDI, или названныйРасширитель волокон SDI, включая передатчик под названием FL-CCTV311-T и приемник под названием FL-CCTV311-R, который обеспечивает оптическую передачу одного сигнала HD-SDI и один обратный канал передачи данных RS485,и может широко использоваться в видеоконференции высокой четкостиЭто очень экономично для видеонаблюдения CCTV, проектов видеонаблюдения.
Особенность
Принимает передачу высокой четкости без технологии сжатия для реализации передачи видео в режиме реального времени, без потерь и высокого качества
Соответствует стандартам SMPTE-292M HD-SDI и SMPTE-259M SD-SDI, поддерживает 1.485Gb/s и 270Mb/s
1080P@30,25,24,1080I@60,50 и 720P@60,50,30,25,24
С интегрированным реклокером HD-SDI и кабельным эквалайзером
С сигналом тревоги NOP (без оптического сигнала), индикатором состояния выхода и индикатором блокировки ввода
Один обратный канал RS485, полудуплексный, до 115,2Kb/s baud rate
12В постоянное питание
Размер оборудования: 93,2 мм × 46,2 мм × 29,6 мм
Спецификация
| Положение | Описание | ||||
| TXоптический интерфейс | |||||
| Длина волны ((nm) | Tx1310FP | Tx1310FP/Rx1550 | Tx1550DFB/Rx1310 | Tx1550DFB/Rx1310 | Tx1550DFB/Rx1310 |
| Расстояние передачи (км) | 10 | 20 | 40 | 60 | 80 |
| мощность запуска (dBm) | -9~-3 | -6~-1 | -7~-2 | -5 ~ 0 | -2~+3 |
| Коннектор | FC | FC | FC | FC | FC |
| Максимальная чувствительность приема (dBm) | - 32 года | - 32 года | -33 | - 36 | - 37 |
| RXоптический интерфейс | |||||
| Длина волны ((nm) | Tx1550FP | Tx1550FP | Tx1310FP | Tx1310FP | Tx1310FP |
| Расстояние передачи (км) | 10 | 20 | 40 | 60 | 80 |
| мощность запуска (dBm) | -14 ~-7 | -14 ~-7 | -8~-3 | -5 ~ 0 | 0~+5 |
| Коннектор | FC | FC | FC | FC | FC |
| Максимальная чувствительность приема (dBm) | - 21 | - 21 | - 24 года. | - 24 года. | -26 |
| Интерфейс SDI | |||||
| Коннектор | BNC | ||||
| Битовая скорость | 1.485 Гб/с и 270 Мб/с автоматически адаптируемый | ||||
| Импеданс | 75Ω | ||||
| Убытки от возврата | > 15 дБ | ||||
| уровень | 800mVp-p±10% | ||||
| Время подъема и падения ((HD-SDI) | ≤ 270ps | ||||
| Время подъема и падения (SD-SDI) | ≤ 1,50 нс | ||||
| Джиттер SD-SDI Alignment (1KHz) | ≤0,2UI | ||||
| SD-SDI Стойковый джиттер (10 Гц) | ≤0,2UI | ||||
| Джиттер HD-SDI Alignment (100KHz) | ≤0,2UI | ||||
| Стандартный | Соответствует стандартам SMPTE-292M HD-SDI и SMPTE-259M SD-SDI | ||||
| Интерфейс RS485 | |||||
| Коннектор | Коннектор Phoenix | ||||
| Ставка Baud | 0~115,2 Кб/с | ||||
| Соотношение битных ошибок | < 10-9 | ||||
| Рабочий режим | Сделанные из материала, не изготовленного из нитей | ||||
Энергия и потребление | ||||||
Электрическое питание | DC 12В | |||||
диапазон | 8V ~ 14V | |||||
Потребление энергии | 10,5 Вт±10% | |||||
Требования к окружающей среде | ||||||
Рабочая температура | -30 ̊+60°С | |||||
Относительная влажность | ≤ 95%, без конденсации | |||||
Температура хранения | -40°85°C | |||||
Размер оборудования | ||||||
Размер оборудования | 93.2 мм × 46.2 мм × 29.6 мм | |||||
