1. Обзор

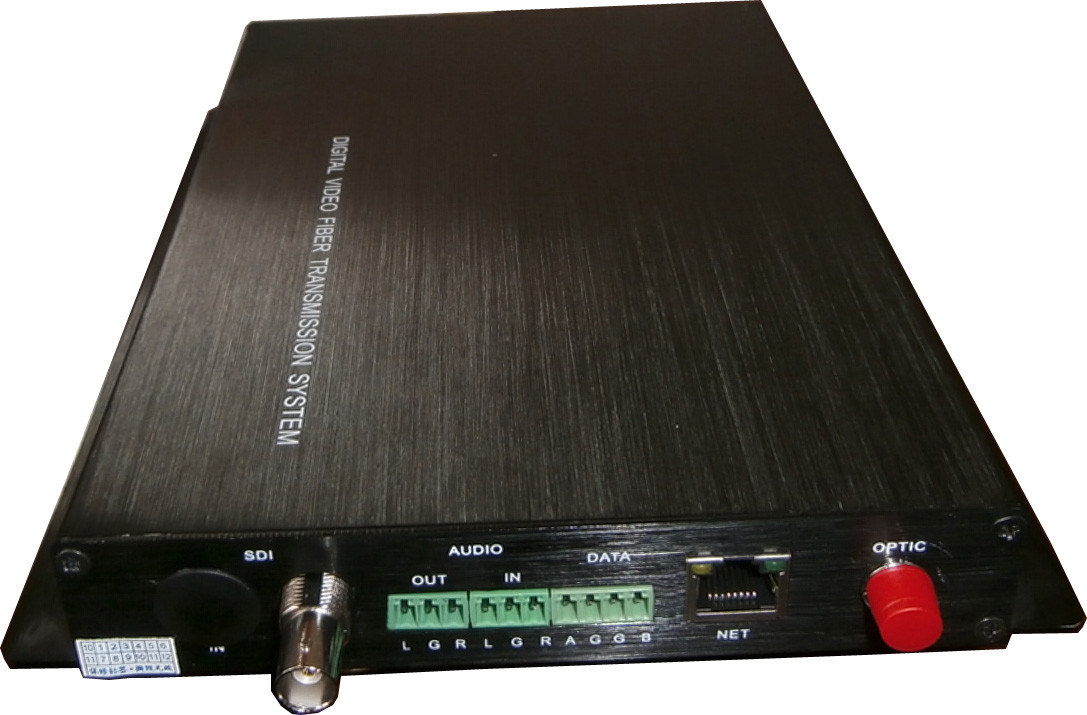

HD-SDI Extender по Fiber, HD-SDI Fiber OpticExtender предлагают цифровую передачу полностью несжатого SDI (270Mbps), HD-SDI (1.485 Гбит/с) по одноволоконному качеству передачи с аудио, серийные данные RS485/RS232/RS422, выход Loopback и передача IP Ethernet.
2. Особенности
Наша серия HD SDI поддерживает горячую розетку, самостоятельную установку, установку на стойке 1U и установку на стойке 4U, мы также можем добавить другие функции или функции в соответствии с требованиями клиентов.Если у вас есть какие-либо требования к передаче видео по оптическому волокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Приложения
5Спецификации
Вход HD SDI | Выход HD SDI | ||
каналы | 1 | Каналы | 1 |
Стандарт сигнализации | SMPTE 424M,292M,259M,297M,305M,310M,M2S,DVB-ASI,DVB-SSI и другие скорости телекоммуникаций / Datacom (19.4Mb/s -1.485Gb/s) | Уровень сигнала | 800 мВ номинально |
Потеря отражения | >15DB | Время подъема/снижения | номинальные 200 пс |
уравнение | 1694Кабельный,>200m@1485Mbps,Belden 1694A кабель,>350m@270Mbps,Belden 1694Кабельный | Потеря отражения | > 15 дБ |
соединитель | 75Ω BNC | Превышение | Амплитуда 10% |
Джиттер: < 0,2 UI | |||
Оптические | Прочие | ||
Каналы | 1 | Расстояние передачи | 20 км. |
Тип | однорежимный (необязательно многорежимный) | Рабочая температура | -45°C~+50°C |
Длина волны | 1310nm /1550nm | Сила | 1A@12VDC |
Потеря отражения | > 15 дБ | Среднее время без проблем | >100000 часов |
Коннектор | FC/PC (SC/PC необязательно) | Дело | Стоять в одиночку (( 1U стойка установки необязательно) |
Аудио | Данные | ||
Каналы | 2-ch передний аудио ((терминальный блок) | Каналы | 1-ch обратные данные ((терминальный блок) |
Максимальный уровень входа/выхода | -+15 дБУ
| Коэффициент данных | -+15 дБУ
|
Частота ответа | 20Hz-24KHz, ± 0,1 дБ | Коннектор | 20Hz-24KHz, ± 0,1 дБ |
SNR | 85 дБ ((A взвешенный) |
|
|
Прослушивание | < -90 дБ |
|
|
