1. Обзор

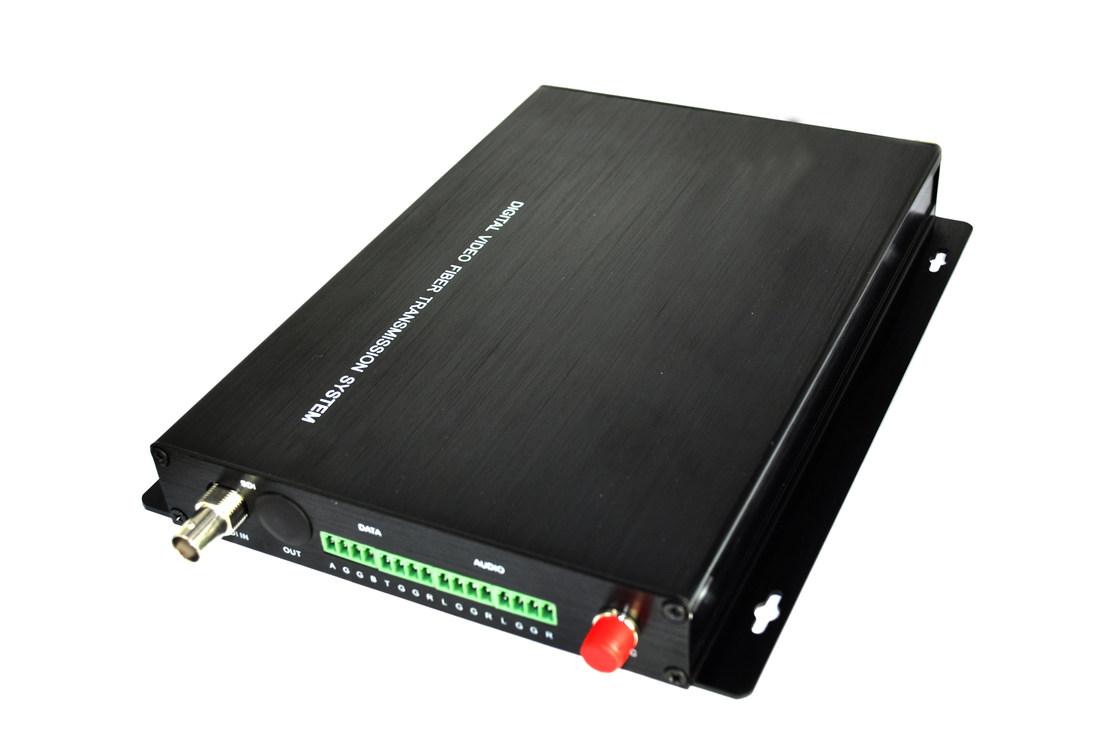

HD-SDI удлинитель по оптоволокну Fiber Linker, HD-SDI оптоволоконные удлинители предлагают цифровую передачу полностью несжатого SDI (270 Мбит/с), HD-SDI (1,485 Гбит/с) по одному волокну с качеством вещания, с аудио, последовательными данными RS485/RS232/RS422, выходом Loopback и передачей IP Ethernet.
2. Особенности
Наша серия HD SDI поддерживает горячее подключение, автономное исполнение, установку в стойку 1U и установку в стойку 4U, мы также можем добавить другие бизнес-функции в соответствии с требованиями клиентов. OEM и ODM приемлемы. Если у вас есть какие-либо требования к передаче видео по оптоволокну, просто свяжитесь с нами, мы предоставим лучшее решение.
3. Применения
5. Спецификации
HD SDI Вход | HD SDI Выход | ||
Каналы | 1 | Каналы | 1 |
Стандарт сигнала | SMPTE 424M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI и другие скорости Telecom/Datacom (19,4 Мбит/с - 1,485 Гбит/с) | Уровень сигнала | 800 мВ номинально |
Потери на отражение | >15 дБ | Время нарастания/спада | 200 пс номинально |
Эквалайзер | Кабель 1694A, >200 м при 1485 Мбит/с, кабель Belden 1694A, >350 м при 270 Мбит/с, кабель Belden 1694A | Потери на отражение | > 15 дБ |
Разъем | 75 Ом BNC | Перерегулирование | 10% амплитуды |
Джиттер:< 0,2UI | |||
Оптика | Другое | ||
Каналы | 1 | Дальность передачи | 20 км |
Тип | одномодовый (многомодовый опционально) | Рабочая температура | -45°C~+50°C |
Длина волны | 1310 нм / 1550 нм | Питание | 1A при 12 В постоянного тока |
Потери на отражение | > 15 дБ | Среднее время безотказной работы | >100000 часов |
Разъем | FC/PC (SC/PC опционально) | Корпус | Автономный (опционально установка в стойку 1U) |
Аудио | Данные | ||
Каналы | 2-канальный прямой аудио (клеммная колодка) | Каналы | 2-канальные данные RS232/422/485 (клеммная колодка) |
Макс. уровень входа/выхода | -+15 дБн
| Скорость передачи данных | -+15 дБн
|
Частотная характеристика | 20 Гц-24 кГц, ±0,1 дБ | Разъем | 20 Гц-24 кГц, ±0,1 дБ |
Отношение сигнал/шум | 85 дБ (A-взвешенное) |
|
|
Перекрестные помехи | < -90 дБ |
|
|
Ключевое слово:SDI оптоволоконный преобразователь, SDI оптоволоконный приемопередатчик, SDI оптоволоконный удлинитель, SDI оптоволоконный передатчик
