Подробная информация о продукте:
Оплата и доставка Условия:
|
| Сигнал: | 12G-SDI | РАЗМЕР: | мини-комплект |
|---|---|---|---|
| Волокно: | ЛК/ПФП | Расстояние: | 10 км |
| Власть: | 5V-12V | OEM: | Поддержка |
1. Описание

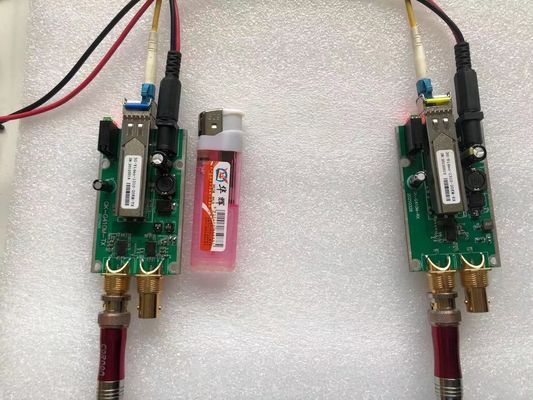

Оптический расширитель 12G-SDI по оптоволокнуможет передавать сигнал 12G-SDI с разрешением 4K@60Hz и полосой пропускания 11,88 Гбит/с по одножильному оптоволоконному кабелю. Он совместим с 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI, SD-SDI, ASI, TS потоком (автоматическое переключение) и SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082
2. Особенности
1. 1-канальный 4K@60Hz 12G-SDI с петлевым выходом
2. Совместимость с 6G-SDI, 3G-SDI, HD-SDI, SD-SDI
3. Диапазон полосы пропускания от 270 Мбит/с до 11,88 Гбит/с
4. Восстановление тактовой частоты SMPTE ST 2082-1 (11,88 Гбит/с)
5. SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, ST-2081, ST-2082
6. Поддержка автоматической эквализации кабеля на основе обнаруженной скорости передачи данных
7. Светодиодные индикаторы состояния контролируют критические параметры
8. Одножильный оптоволоконный кабель, разъем LC/SFP, 10 км.
9. Поддержка передачи патологического сигнала вещания
10. Питание 5-12 В постоянного тока
11. Поддержка нескольких решений 12G-SDI по CWDM
3. Применение
Удаленные видеопотоки OB Van/Truck, видеопотоки с камер вещательных студий, телестанции/видеоконференции, прямая трансляция, трансляция в медицинских/хирургических кабинетах, видеоконференции между зданиями, контроллер видеостены, командный центр
4. Спецификация
| Вход SDI | Количество | 1 вход с петлей |
| Стандарт телевизионного сигнала | SMPTE ST 2082, SMPTE ST 2081, SMPTE ST 424, SMPTE ST 425, SMPTE ST 292, SMPTE ST 259 | |
| Потери на отражение | >4 дБ @12G | |
| Эквалайзер | >50 м @ 12 Гбит/с | |
| Разъем | 75Ω BNC | |

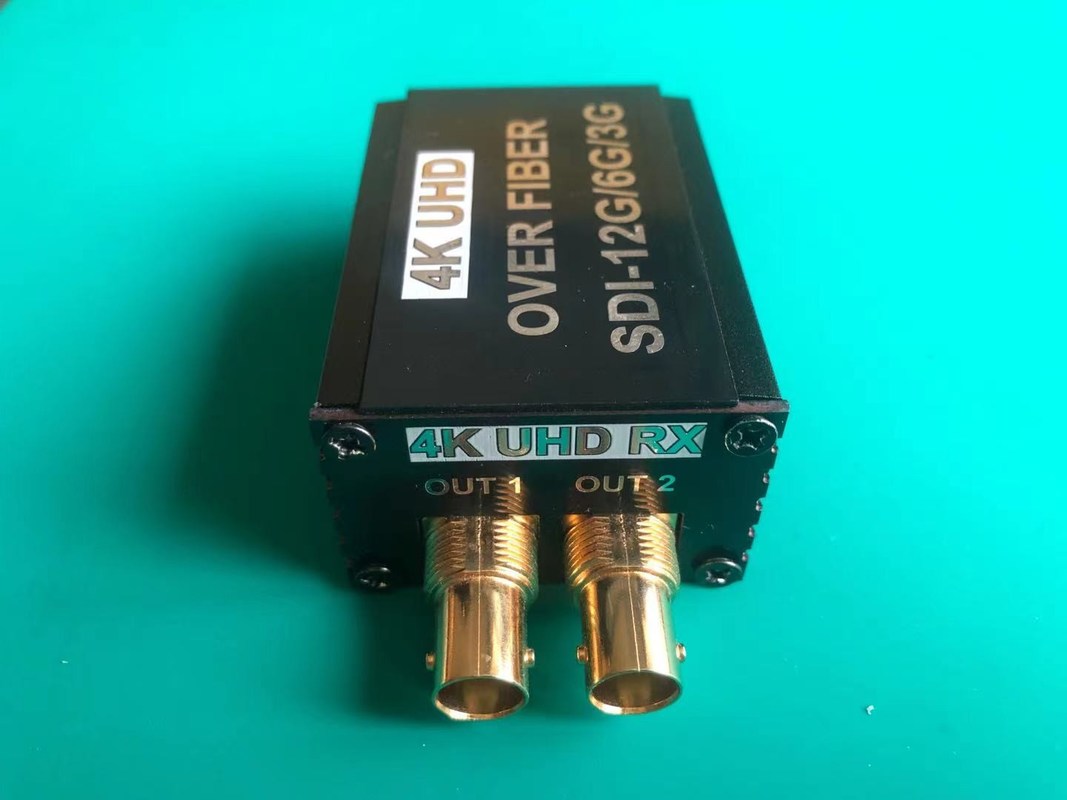

| Выход SDI | Количество | 2 выхода |
| Уровень сигнала | 800 мВ номинальный | |
| Время нарастания/спада |
<135 пс @3G-SDI, <80 пс @6G UHD-SDI <45 пс @12G UHD-SDI |
|
| Перерегулирование | <10% амплитуды | |
| Потери на отражение | > 15 дБ | |
| Джиттер | < 0,5UI | |
| Разъем | 75Ω BNC | |
| Оптоволокно | Канал | 1 |
| Тип/Расстояние | Одномодовый/10 км стандартный | |
| Длина волны | 1310 нм или 1550 нм | |
| Разъем | LC/UPC | |
| Выходная мощность | Около +3 дБ до -5 дБ | |
| Чувствительность приемника | Стандартный 10 км, опционально 20 км | |
| Питание и окружающая среда | Рабочая температура | -40℃～＋45℃ |
| Источник питания | от 5 В до 12 В | |
| Потребляемая мощность | Около 6 Вт | |
| ЭМС/РЧИ | FCC Part 15 Class A, стандарт ЕС по ЭМС | |
| MTBF | >100000 часов | |
| Другое | Размер | 70X45X30 мм |
| Вес | 1,5 кг (TX+RX) |
