| видео: | 3G-SDI, HD-SDI, SD-SDI | Решение: | несжатое решение CWDM |
|---|---|---|---|
| Каналы: | 4-канальное двунаправленное видео или 8-канальное SDI-видео | Жилье: | 1U стойчное крепление |
| Оптоволоконный кабель: | одномодовый, одноядерный | Расстояние: | Макс 80 км |
1. Обзор

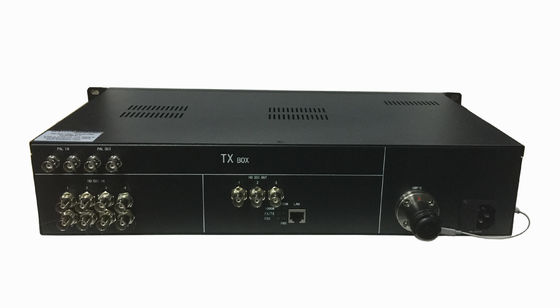

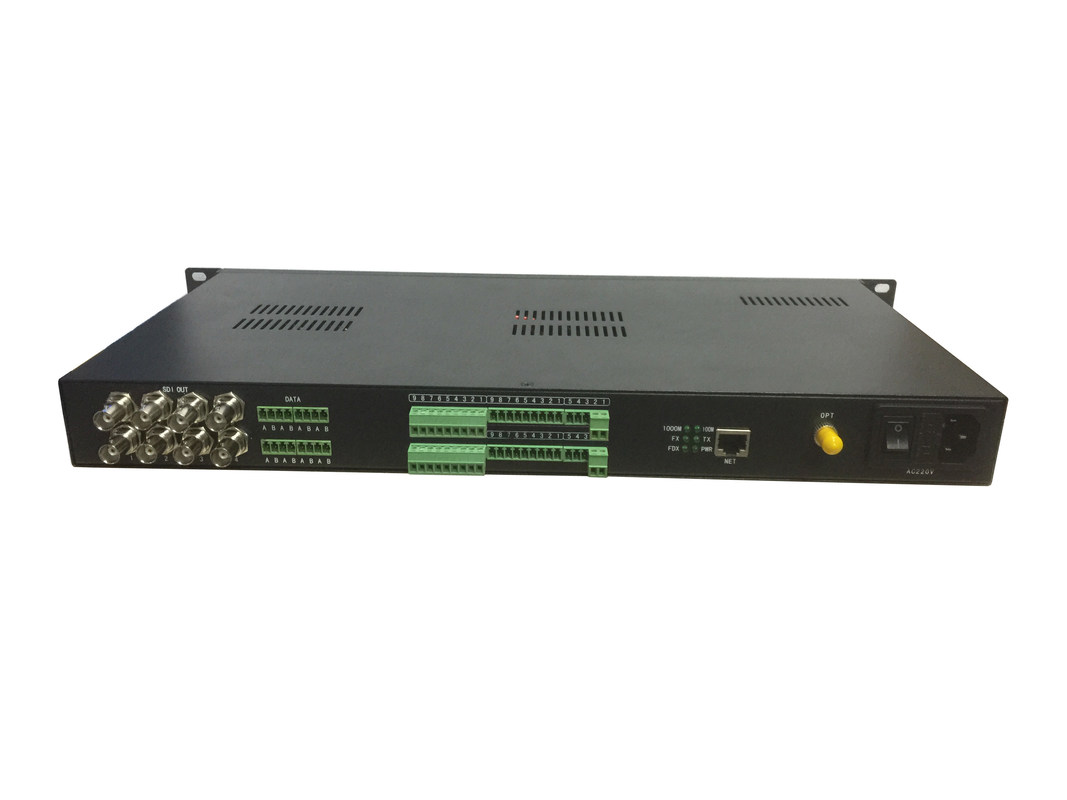

8-часовой однонаправленный SDI Fiber Extender с внешним аудио, данными и Gigabit Ethernet предлагает цифровую передачу полностью несжатого SDI (270Mbps),HD-SDI (1.485 Гбит/с) по одноволоконному качеству передачи с аудио, серийные данные RS485/RS232/RS422, выход Loopback и передача IP Ethernet.
2. Особенности
Наша серия HD SDI поддерживает горячую розетку, самостоятельную установку, установку на стойке 1U и установку на стойке 4U, мы также можем добавить другие функции или функции в соответствии с требованиями клиентов.Если у вас есть какие-либо требования к передаче видео по оптическому волокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Приложения
5Спецификации
| Вход HD SDI | Выход HD SDI | ||
| каналы | 8 однонаправленных или 4 двунаправленных | Каналы | 8 однонаправленных или 4 двунаправленных |
| Стандарт сигнализации | SMPTE 424M,292M,259M,297M,305M,310M,M2S,DVB-ASI,DVB-SSI и другие скорости телекоммуникаций / Datacom (19.4Mb/s -1.485Gb/s) | Уровень сигнала | 800 мВ номинально |
| Потеря отражения | >15DB | Время подъема/снижения | номинальные 200 пс |
| уравнение | 1694Кабельный,>200m@1485Mbps,Belden 1694A кабель,>350m@270Mbps,Belden 1694Кабельный | Потеря отражения | > 15 дБ |
| соединитель | 75Ω BNC | Превышение | Амплитуда 10% |
| Джиттер: < 0,2 UI | |||
| Оптические | Прочие | ||
| Каналы | 1 | Расстояние передачи | 20 км. |
| Тип | однорежимный (необязательно многорежимный) | Рабочая температура | -45°C~+50°C |
| Длина волны | 1310nm /1550nm | Сила | 1A@12VDC |
| Потеря отражения | > 15 дБ | Среднее время без проблем | >100000 часов |
| Коннектор | FC/PC (SC/PC необязательно) | Дело | Стоять в одиночку (( 1U стойка установки необязательно) |
| Аудио | Данные | ||
| Каналы | 32-часовой аудио максимум | Каналы | Макс 10-ch RS232/422/485 данные (терминалный блок) |
| Максимальный уровень входа/выхода |
-+15 дБУ
|
Коэффициент данных |
-+15 дБУ
|
| Частота ответа | 20Hz-24KHz, ± 0,1 дБ | Коннектор | 20Hz-24KHz, ± 0,1 дБ |
| SNR | 85 дБ ((A взвешенный) | ||
| Прослушивание | < -90 дБ | ||
