Подробная информация о продукте:
Оплата и доставка Условия:
|
| Сигнал: | HD-SDI, АСИ, SD-SDI, TS | Качество: | Уровень трансляции |
|---|---|---|---|
| данные: | Необязательный | Ethernet: | Необязательный |
| Волокно: | Одиночный ядро | Решение: | CWDM |
1. Обзор
Fiber Linker’s

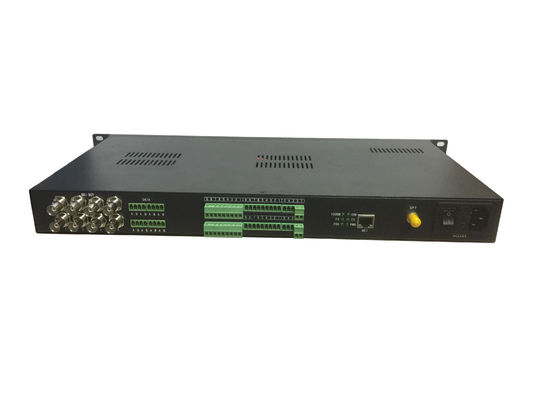

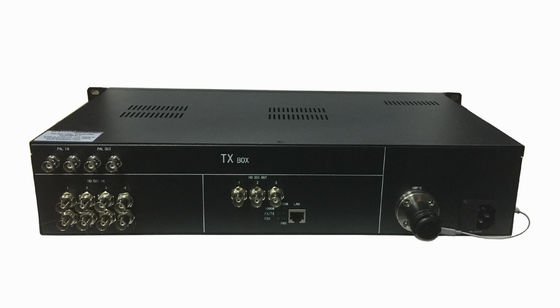

Удлинители HD-SDI/ASI по одножильному оптоволоконному кабелю, удлинители HD-SDI Fiber Optic Extenders предлагают цифровую передачу полностью несжатого SDI (270 Мбит/с), HD-SDI (1,485 Гбит/с) по одноволоконному кабелю вещательного качества с аудио, последовательными данными RS485/RS232/RS422, выходом Loopback и передачей IP Ethernet.
2. Особенности
Наша серия HD SDI поддерживает горячее подключение, автономную работу, установку в стойку 1U и установку в стойку 4U, мы также можем добавить другие бизнес-функции в соответствии с требованиями клиентов. OEM и ODM приемлемы. Если у вас есть какие-либо требования к передаче видео по оптоволокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Применения
5. Спецификации
| Вход HD SDI | Выход HD SDI | ||
| Каналы | 8 однонаправленных или 4 двунаправленных | Каналы | 8 однонаправленных или 4 двунаправленных |
| Стандарт сигнала | SMPTE 424M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI и другие скорости Telecom/Datacom (19,4 Мбит/с - 1,485 Гбит/с) | Уровень сигнала | 800 мВ номинально |
| Потери на отражение | >15 дБ | Время нарастания/спада | 200 пс номинально |
| Эквалайзер | 1694Acable, >200 м при 1485 Мбит/с, кабель Belden 1694A, >350 м при 270 Мбит/с, кабель Belden 1694Acable | Потери на отражение | > 15 дБ |
| Разъем | 75Ω BNC | Перерегулирование | 10% амплитуды |
| Джиттер:< 0,2 UI | |||
| Оптика | Другое | ||
| Каналы | 1 | Дальность передачи | 20 км |
| Тип | одномодовый (многомодовый опционально) | Рабочая температура | -45°C~+50°C |
| Длина волны | 1310 нм / 1550 нм | Питание | 1A при 12 В постоянного тока |
| Потери на отражение | > 15 дБ | Среднее время безотказной работы | >100000 часов |
| Разъем | FC/PC (SC/PC опционально) | Корпус | Автономный (опционально установка в стойку 1U) |
| Аудио | Данные | ||
| Каналы | Макс. 32-канальный звук | Каналы | Макс. 10-канальные данные RS232/422/485 (клеммная колодка) |
| Макс. уровень вход/выход |
-+15 дБн
|
Скорость передачи данных |
-+15 дБн
|
| Частотная характеристика | 20 Гц-24 кГц, ±0,1 дБ | Разъем | 20 Гц-24 кГц, ±0,1 дБ |
| Отношение сигнал/шум | 85 дБ (A-взвешенное) | ||
| Перекрестные помехи | < -90 дБ | ||
