Подробная информация о продукте:
Оплата и доставка Условия:
|
| Сигнал: | HD-SDI | Совместимость: | SD-SDI, АСИ, ТС |
|---|---|---|---|
| Волоконно -кабель: | одноядерный, одномодовый | Решение: | CWDM, ДВДМ, ТДМ |
| OEM: | Поддерживается | данные: | Поддерживать |
| Внешний звук: | Поддерживать |
1. Обзор

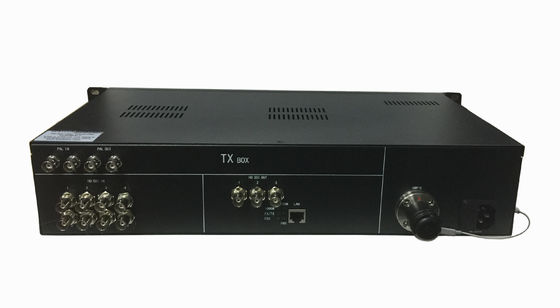

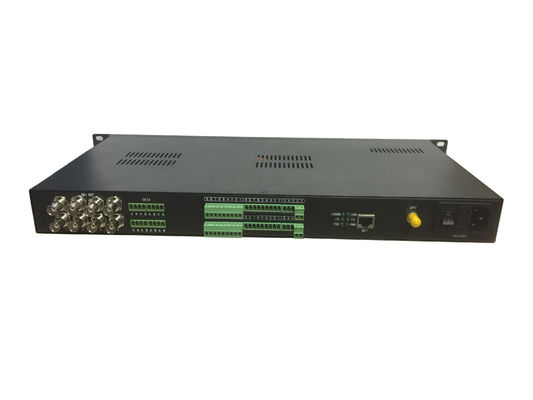

HD-SDI Extender по Fiber, HD-SDI Fiber Optic Extenders предлагают цифровую передачу полностью несжатого SDI (270Mbps), HD-SDI (1.485 Гбит/с) по одноволоконному качеству передачи с аудио, серийные данные RS485/RS232/RS422, выход Loopback и передача IP Ethernet.
2. Особенности
Наша серия HD SDI поддерживает горячую розетку, самостоятельную установку, установку на стойке 1U и установку на стойке 4U, мы также можем добавить другие функции или функции в соответствии с требованиями клиентов.Если у вас есть какие-либо требования к передаче видео по оптическому волокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Приложения
5Спецификации
|
Вход HD SDI |
Выход HD SDI |
||
|
каналы |
8 вперед, 3 назад |
Каналы |
8 вперед, 3 назад |
|
Стандарт сигнализации |
SMPTE 424M,292M,259M,297M,305M,310M,M2S,DVB-ASI,DVB-SSI и другие скорости телекоммуникаций / Datacom (19.4Mb/s -1.485Gb/s) |
Уровень сигнала |
800 мВ номинально |
|
Потеря отражения |
>15DB |
Время подъема/снижения |
номинальные 200 пс |
|
уравнение |
1694Кабельный,>200m@1485Mbps,Belden 1694A кабель,>350m@270Mbps,Belden 1694Кабельный |
Потеря отражения |
> 15 дБ |
|
соединитель |
75Ω BNC |
Превышение |
Амплитуда 10% |
|
Джиттер: < 0,2 UI |
|||
|
Оптические |
Прочие |
||
|
Каналы |
2 (необязательно 1) |
Расстояние передачи |
20 км. |
|
Тип |
однорежимный |
Рабочая температура |
-45°C~+50°C |
|
Длина волны |
1310nm /1550nm |
Сила |
1A@12VDC |
|
Потеря отражения |
> 15 дБ |
Среднее время без проблем |
>100000 часов |
|
Коннектор |
SMPTE (SC/PC необязательно) |
Дело |
2U стойка для установки |
|
Видео |
Данные (необязательно) |
||
|
Тип |
PAL/SECAM/NTSC |
Каналы |
1-ch обратные данные ((терминальный блок) |
|
Каналы |
2-х вперед, 2-х назад |
Коэффициент данных |
-+15 дБУ
|
|
Уровень ввода |
0.5 ∆2Вpp |
Коннектор |
конечный блок |
|
Уровень выпуска |
1Впп |
|
|
|
Пропускная способность (-3 dB) |
8 МГц |
|
|
