Подробная информация о продукте:
Оплата и доставка Условия:
|
| HDMI: | Разрешение 4K | Расстояние: | 300meter |
|---|---|---|---|
| кабель: | Одиночный ядро |
ВВОЗ

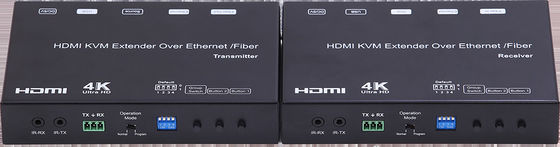

4K резюме HDMI на волоконно-оптический расширитель поддерживает передачу несжатого без потерь HDMI 1.4a.с разрешением 4Kx2K. Передатчик преобразует сигнал HDMI в серийный поток данных 10 Гбит/с для передачи по одноядерному оптическому волокну. Приемник преобразует серийные данные обратно в сигнал HDMI.
СТРАНИЦЫ
2.0Спецификации
| Параметр | Спецификации | |
| Резолюция | 4k*2k 30 Гц | 3840x2160/30Гц (ЮВ 4:4:4) |
| 4k*2k 60 Гц | 3840х2160/60Гц.2:0) | |
| Компоненты | Лазерные диоды в модуле Tx | Лазер FP 1310nm и PIN PD 1550nm |
| Фотодиоды в модуле Rx | 1550nm FP лазер и 1310nm PIN PD | |
| Фильтр WDM | Интегрированный 1310nm/1550nm фильтр | |
| Электрические | Входные и выходные сигналы | Уровень TMDS (соответствует DVI1.0) |
| Скорость передачи данных (графические данные) | Максимум 3,4 Гбит/с. | |
| Максимальная частота пиксельных часов | 340 Мб/с | |
| Максимальная скорость передачи видео | 10.3 Гбит/с | |
| Общий джиттер в конце выхода Rx | Максимум 309 л.с. | |
| Межканальные сдвиги | Макс. 6 нс. | |
| Оптические | Бюджет энергоснабжения | Минимум 8,5 дБ |
| Механические | Размер модуля (мм) | 59.5LX20.0WX10.5H |
| Коннектор | Оптический соединитель | 1X соединитель LC |
| Электрический соединитель | Подключение HDMI | |
| Рекомендуемые волокна | OM3 MM Волокно или однорежимное волокно | |
| Расширить расстояние | 300 метров | |
| Параметр | Спецификации | |
| Резолюция | 4k*2k 30 Гц | 3840x2160/30Гц (ЮВ 4:4:4) |
| 4k*2k 60 Гц | 3840х2160/60Гц.2:0) | |
| Компоненты | Лазерные диоды в модуле Tx | Лазер FP 1310nm и PIN PD 1550nm |
| Фотодиоды в модуле Rx | 1550nm FP лазер и 1310nm PIN PD | |
| Фильтр WDM | Интегрированный 1310nm/1550nm фильтр | |
| Электрические | Входные и выходные сигналы | Уровень TMDS (соответствует DVI1.0) |
| Скорость передачи данных (графические данные) | Максимум 3,4 Гбит/с. | |
| Максимальная частота пиксельных часов | 340 Мб/с | |
| Максимальная скорость передачи видео | 10.3 Гбит/с | |
| Общий джиттер в конце выхода Rx | Максимум 309 л.с. | |
| Межканальные сдвиги | Макс. 6 нс. | |
| Оптические | Бюджет энергоснабжения | Минимум 8,5 дБ |
| Механические | Размер модуля (мм) | 59.5LX20.0WX10.5H |
| Коннектор | Оптический соединитель | 1X соединитель LC |
| Электрический соединитель | Подключение HDMI | |
| Рекомендуемые волокна | OM3 MM Волокно или однорежимное волокно | |
| Расширить расстояние | 300 метров | |
Абсолютные максимальные рейтинги
| Параметр | Символ | Минимальная | Максимальная | Объекты |
| Напряжение питания | ВКК | - Нуль.3 | + 6.0 | V |
| Входное и выходное напряжение | Вин/выход | - Нуль.3 | ВКК | V |
| Операционная температура | Сверху | 0 | 70 | °C |
| Относительная рабочая влажность | RHop | 5 | 80* | % RH |
| Температура хранения | Второй | - 40. | + 85 | °C |
| Относительная влажность хранилища | RHto | 5 | 95* | % RH |
Содержание упаковки
Перед тем, как использовать данное устройство, пожалуйста, проверьте упаковку и убедитесь, что в упаковке имеются следующие предметы:
1) Главное устройство No 1 Передатчик
2) Главное подразделение No 2 Приемник
3) Два узла USB
4) Руководство пользователя
