Подробная информация о продукте:
Оплата и доставка Условия:
|
| видео: | трансляция аналогового видео | Аудио: | Аналоговый баланс XLR или аудио AES/EBU |
|---|---|---|---|
| Волокно: | одножильный оптоволоконный кабель | Расстояние: | 0-120km |
| Стойка: | 1U или 2U |
1. Обзор

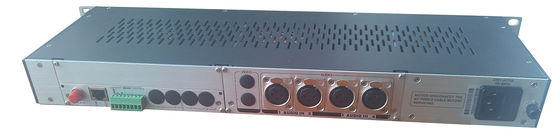

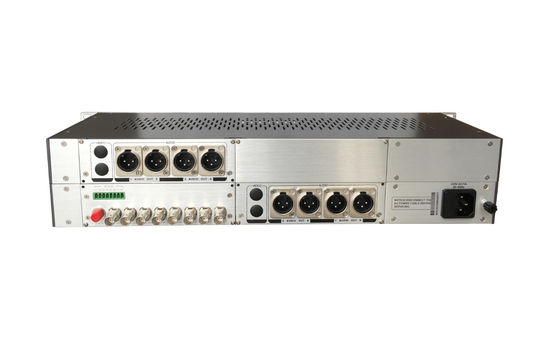

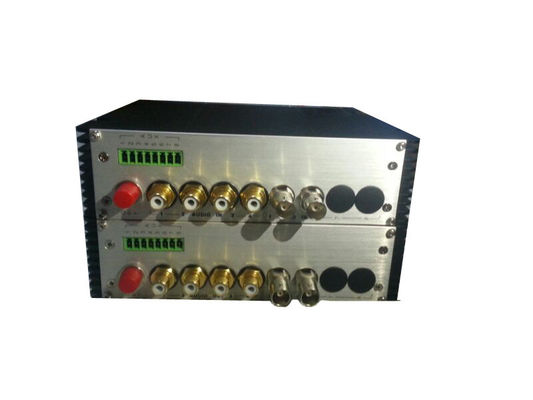

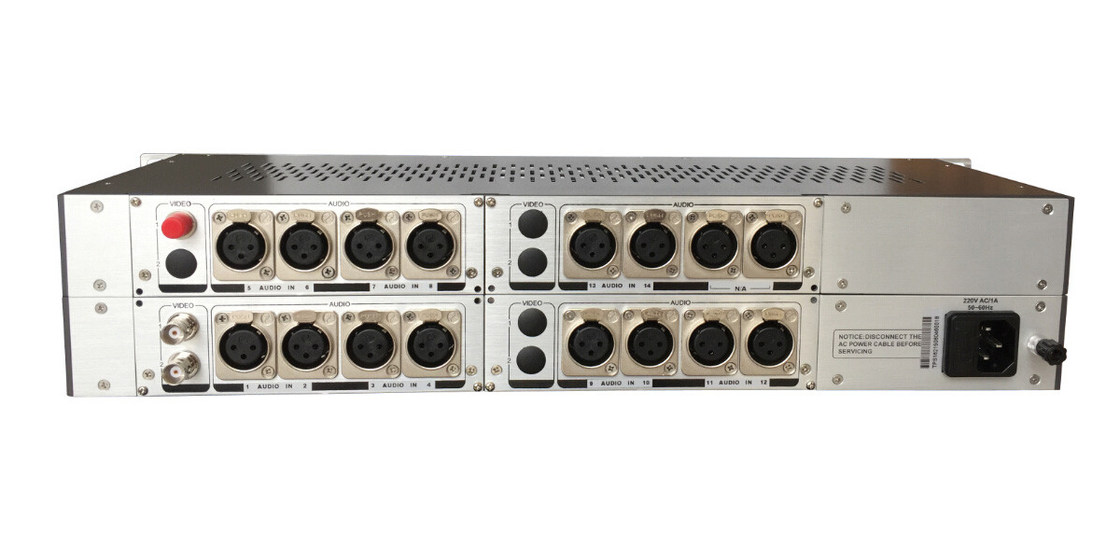

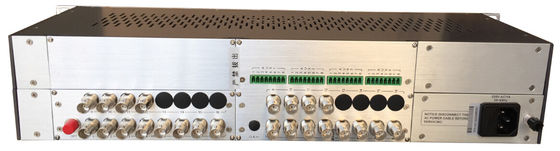

FL1000 и FL2000 Broadcasting Video and Audio optical transceiver over fiber optic предназначены для передачи видео/аудио трансляций,и может одновременно передавать 1-8 каналов видео и аудио качество, передний или зарезервированный по одному волокну.
2. Особенности
192 КГц, 24-битная аналоговая аудиоквантизация, высоко-верность
Диапазон частоты отбора проб входного сигнала адаптивный 32 ~ 100 КГц
Частота отбора образцов выходного сигнала цифрового аудио 44.1,48,88.2,96 кГц, необязательно
Количество 10-битного цифрового видеосигнала
Все цифровое без сжатия, без повреждения, точка-точка или многоточечная трансляция аудио/видео волоконно-оптическая передача
Все технологии установки на поверхности, промышленная конструкция, высокая надежность, среднее время работы более 100000 часов
Поддержка горячего обмена с электрическим
Регенератор сигнала без потерь поддержки
С схемой коррекции ошибок, а также с возможностью противоразрыва
Сверхоптический динамический диапазон, без регулировки при использовании
Оптические разъемы FC/PC, максимальное расстояние может быть до 100 км, когда нет регенератора
1-канальное видео и 8-канальное аудио трансляции могут передаваться синхронно, вперед и назад
19 дюймовая стандартная стойка 1U или 2U
3Спецификации
| Аналоговый аудио | |
| Импеданс входа/выхода | равновесие 600Ω |
| Интерфейс ввод/вывод | XLR (RCA необязательно) |
| Максимальный уровень входа/выхода | +15 дБУ |
| Частота ответа | 20 Гц-20 кГц,± 0,1 дБ |
| SNR | > 85 дБ(Взвешенный) |
| THD+N | < 0,01%@1KHz |
| Прослушивание | < -90 дБ |
| AES/EBU DIGITAL AUDIO | |
| Импеданс входа/выхода | 110Ωравновесие |
| Интерфейс ввод/вывод | XLR |
| Уровень входа/выхода | 0.4~5Вп-п |
| Формат сигнала | 24 бита (каждый канал) |
| Джиттер | < 0,5 нс |
| Частота ввода проб | 32~100 кГц |
| Частота отбора выходной пробы | 440,1 кГц,48 кГц,88.2 кГц,96 кГц, можно установить |
| Видео | |
| Широкополосный видеопровод | 8 МГц |
| SNR | > 75 дБ(взвешенный) |
| Дифференциальная прибыль | < 1% |
| Дифференциальная фаза | <1,0° |
| Плитка полевая | < 0,5% |
| Импеданс входа/выхода | 75Ω |
| Уровень входа/выхода | 1.0Vp-p |
| Интерфейс ввод/вывод | BNC |
| ОПТИКА | |
| Длина волны | многомодный 850nm/1300nm, одномодный 1310nm/1550nm |
| Сила передачи | +3~-15 дБм |
| Чувствительность приемника | -28 дБм |
| Коннектор |
FC/PC |
|
Данные |
RS485 |
|
Ethernet |
10 Мб/100 Мб |
|
Сила |
|
|
1U шасси с стойкой |
220VAC к 12VDC 2A |
|
Физические |
|
|
1U раковина Размеры (мм) |
483L x 270W x 45H |
|
Экологические |
|
|
Диапазон температуры работы |
от -40°C до +70°C |
|
Температура хранения |
от -40°C до +85°C |
|
Относительная влажность |
< 95% (неконденсирующие) |
|
Потребление энергии |
6w |
|
MTBF |
>100 000 часов |
Дистанционные видеозаписи OB фургона/грузовика;
Трансляция записей камер студии;
Транспорт сигналов на большие расстояния;
телевизионная станция/видеоконференция;
Подключение к проекторам лекционных залов;
Медицинское/хирургическое отделение;
Малые корпоративные видеоссылки на кампусах
5. Информация о заказе
Трансляция видео и аудио оптический приемопередатчик по оптическому волокну
FL1000-T
1-8 каналов передачи видео и передачи аудио ввода, одноволоконный, однорежимный, FC / PC волокна разъединителя, XLR аудио интерфейс (RCA аудио интерфейс необязательно), BNC видео интерфейс, 1U стойка крепления,стандартные 20 км (0-120 км необязательно)
FL1000-R
1-8 каналов видео- и аудиовывода, одноволоконный, однорежимный, соединитель волокна FC/PC, аудиоинтерфейс XLR (аудиоинтерфейс RCA необязателен), видеоинтерфейс BNC, стойка с 1U,стандартные 20 км (0-120 км необязательно)
