1. Обзор

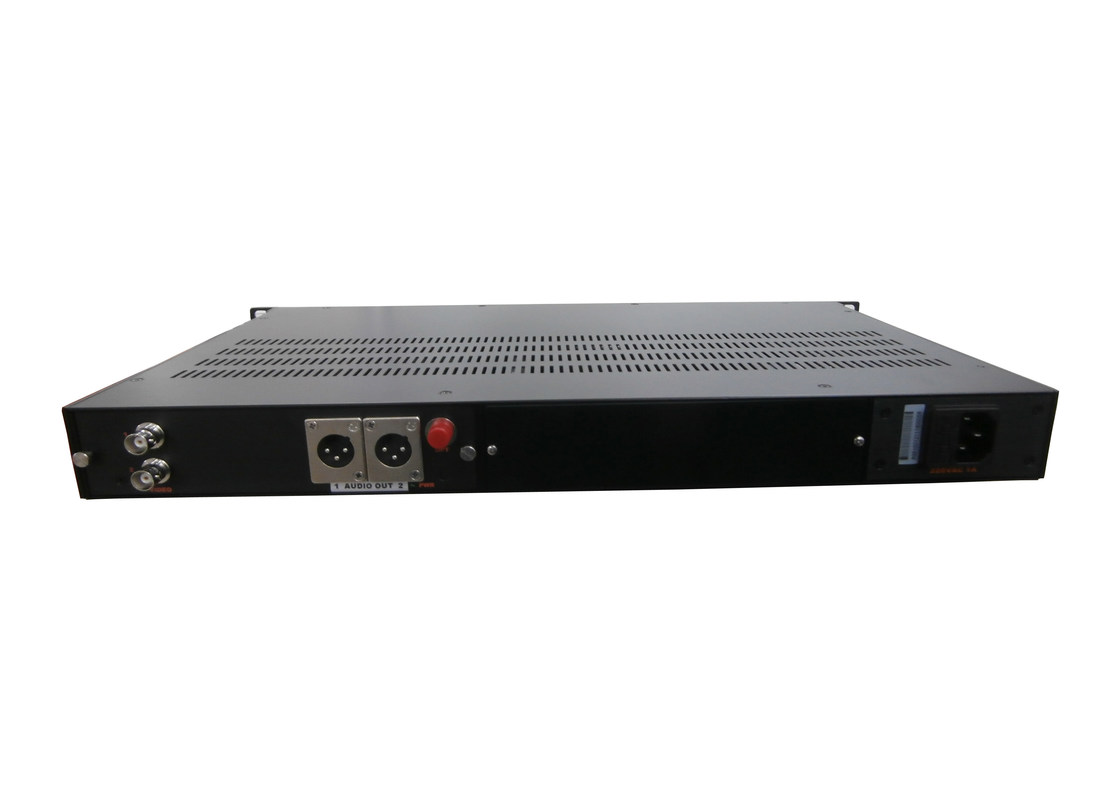

FL1000 и FL2000 предназначены для передачи широковещательного видео/аудио и могут одновременно передавать 1-8 каналов видео вещательного качества и аудио вещательного качества, в прямом или обратном направлении по одному волокну.
2. Особенности
Аналоговое аудио квантование 192 кГц, 24 бит, высокая точность
Диапазон адаптивной частоты дискретизации входного сигнала 32~100 кГц
Частота дискретизации выходного сигнала цифрового аудио 44.1, 48, 88.2, 96 кГц, опционально
10-битное количество цифрового видеосигнала
Полностью цифровое, без сжатия, без потерь, передача аудио/видео по оптоволокну точка-точка или многоточечная
Технология поверхностного монтажа, промышленный дизайн, высокая надежность, среднее время работы более 100000 часов
Поддержка горячей замены с электричеством
Поддержка регенератора сигнала без потерь
С цепью коррекции ошибок, а также с возможностью защиты от импульсных помех
Супер оптический динамический диапазон, не требует настройки при использовании
Оптические разъемы FC/PC, максимальное расстояние может достигать 100 км и более, без регенератора
1-канальное видео и 8-канальное вещательное аудио могут передаваться синхронно, в прямом и обратном направлении
19-дюймовая стандартная стойка 1U или 2U
3. Спецификации
| АНАЛОГОВОЕ АУДИО | |
| Входное/выходное сопротивление | 600Ω балансное |
| Входной/выходной интерфейс | XLR (RCA опционально) |
| Макс. входной/выходной уровень | +15 dBu |
| Частотная характеристика | 20 Гц-20 кГц,±0.1 дБ |
| Отношение сигнал/шум | > 85 дБ(A-взвешенное) |
| THD+N | < 0.01%@1 кГц |
| Перекрестные помехи | < -90 дБ |
| AES/EBU ЦИФРОВОЕ АУДИО | |
| Входное/выходное сопротивление | 110Ω балансное |
| Входной/выходной интерфейс | XLR |
| Входной/выходной уровень | 0.4 ~ 5 В пик-пик |
| Формат сигнала | 24 бита (каждый канал) |
| Джиттер | <0.5 нс |
| Частота дискретизации на входе | 32 ~ 100 кГц |
| Частота дискретизации на выходе | 44.1 кГц,48 кГц,88.2 кГц,96 кГц, настраивается |
| ВИДЕО | |
| Видео полоса пропускания | 8 МГц |
| Отношение сигнал/шум | >75 дБ(взвешенное) |
| Дифференциальное усиление | <1% |
| Дифференциальная фаза | <1.0° |
| Полевая плитка | <0.5% |
| Входное/выходное сопротивление | 75Ω |
| Входной/выходной уровень | 1.0 В пик-пик |
| Входной/выходной интерфейс | BNC |
| ОПТИКА | |
| Длина волны | многомодовый 850 нм/1300 нм, одномодовый 1310 нм/1550 нм |
| Мощность передачи | +3 ~-15 дБм |
| Чувствительность приемника | -28 дБм |
| Разъем |
FC/PC |
|
Данные |
RS485 |
|
Ethernet |
10 Мбит/100 Мбит |
|
Питание |
|
|
Шасси для монтажа в стойку 1U |
220 В переменного тока до 12 В постоянного тока 2 А |
|
Физические |
|
|
Размеры для монтажа в стойку 1U (мм) |
483L x 270W x 45H |
|
Окружающая среда |
|
|
Диапазон рабочих температур |
-40° C до +70° C |
|
Температура хранения |
-40° C до +85° C |
|
Относительная влажность |
< 95% (без конденсации) |
|
Потребляемая мощность |
6 Вт |
|
MTBF |
﹥100,000 часов |
Удаленные видеопотоки OB Van/Truck;
Потоки с камер вещательной студии;
Передача сигнала на большие расстояния;
Телевизионные станции/видеоконференции;
Подключение проектора в лекционном зале;
Вещание в медицинских/хирургических кабинетах;
Небольшие корпоративные видеосвязи
5. Информация для заказа
1-8 Передача вещательного видео и аудио по оптоволокну
FL1000-T
1-8 каналов вещательного видео и аудио на входе, одно волокно, одномодовый, оптоволоконный разъем FC/PC, аудиоинтерфейс XLR (аудиоинтерфейс RCA опционально), видеоинтерфейс BNC, монтаж в стойку 1U, стандарт 20 км (0-120 км опционально)
FL1000-R
1-8 каналов вещательного видео и аудио на выходе, одно волокно, одномодовый, оптоволоконный разъем FC/PC, аудиоинтерфейс XLR (аудиоинтерфейс RCA опционально), видеоинтерфейс BNC, монтаж в стойку 1U, стандарт 20 км (0-120 км опционально)
