1. Обзор

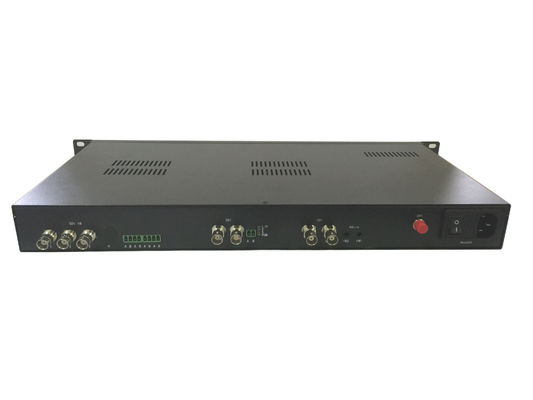

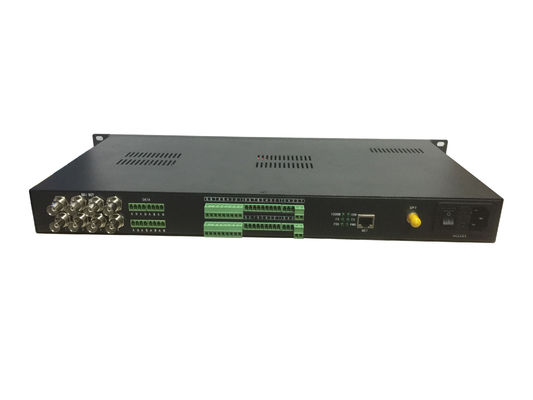

Fiber Linker's 3G-SDI Fiber Optic Extender по оптическому кабелю предлагает цифровую передачу полностью несжатого SDI (270Mbps), HD-SDI (1.485Gbps), 3G-SDI(2.97 Гбит/с) по одноволоконному каналу с качеством вещания. это опциональный аудио, RS485/RS232/RS422 серийные данные, Loopback выход и передача IP Ethernet. Это качество вещания, может совместимы с ASI, TS потока.
2. Особенности
Our 3G-SDI series support hot plug, stand-alone, 1U rack mount and 4U rack mount, we also could add other business or functions according to the requirements of customers. OEM&ODM является приемлемым.Если у вас есть какие-либо требования к передаче видео по оптическому волокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Приложения
5Спецификации
|
3G-SDI TX |
3G-SDI RX |
||
|
каналы |
4-ch вход, 1-ch выход |
Каналы |
1-х вход, 4-х выход |
|
Стандарт сигнализации |
SMPTE 424M/425M,292M, 259M, 297M, 305M, 310M,M2S,DVB-ASI, DVB-SSI и другие телекоммуникационные/данные скорости (19.4Mb/s -2.97Gb/s) |
Уровень сигнала |
800 мВ номинально |
|
Потеря отражения |
>15DB |
Время подъема/снижения |
номинальные 200 пс |
|
уравнение |
1694Кабельная,>200m@1485Mbps,Belden 1694A cable,>350m@270Mbps,Belden 1694Кабельная>100m@2970Mbps |
Потеря отражения |
> 15 дБ |
|
соединитель |
75Ω BNC |
Превышение |
Амплитуда 10% |
|
Джиммер: < 0.3UI |
|||
|
Оптические |
Прочие |
||
|
Каналы |
1 |
Расстояние передачи |
20 км. |
|
Тип |
однорежимный (необязательно многорежимный) |
Рабочая температура |
-45°C~+50°C |
|
Длина волны |
CWDM |
Сила |
1A@12VDC |
|
Потеря отражения |
> 15 дБ |
Среднее время без проблем |
>100000 часов |
|
Коннектор |
FC/PC (ST/PC необязательно) |
Дело |
1U стойка |
|
Аудио (необязательно) |
Данные (необязательно) |
||
|
Каналы |
4-ch передний аудио ((терминальный блок) |
Каналы |
4-ch данные ((терминальный блок) |
|
Максимальный уровень входа/выхода |
-+15 дБУ
|
Коэффициент данных |
-+15 дБУ
|
|
Частота ответа |
20Hz-24KHz, ± 0,1 дБ |
Коннектор |
конечный блок |
|
SNR |
85 дБ ((A взвешенный) |
|
|
|
Прослушивание |
< -90 дБ |
|
|
