1. Обзор

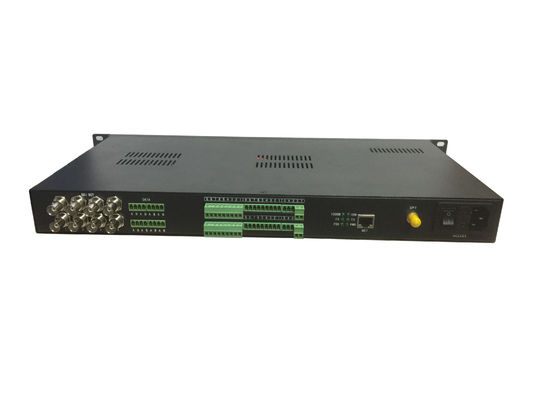

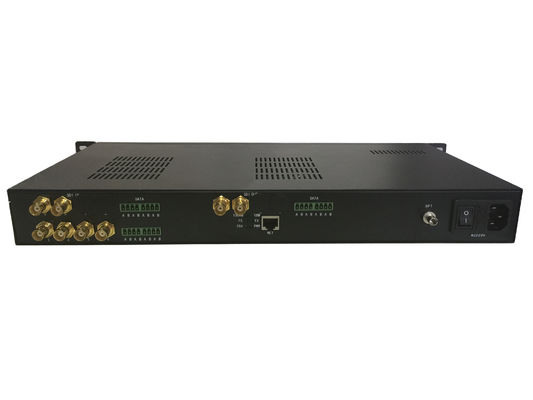

Оптический удлинитель 3G-SDI Fiber Linker предлагает цифровую передачу полностью несжатого SDI (270 Мбит/с), HD-SDI (1,485 Гбит/с), 3G-SDI (2,97 Гбит/с) по одному волокну вещательного качества с аудио, последовательными данными RS485/RS232/RS422, выходом Loopback и передачей IP Ethernet. Он имеет вещательное качество и может быть совместим с ASI, TS потоком.
2. Особенности
Наша серия 3G-SDI поддерживает горячее подключение, автономное использование, установку в стойку 1U и установку в стойку 4U, мы также можем добавить другие бизнес-функции в соответствии с требованиями клиентов. OEM и ODM приемлемы. Если у вас есть какие-либо требования к передаче видео по оптоволокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Применения
5. Спецификации
| 3G-SDI TX | 3G-SDI RX | ||
| Каналы | 4-канальный вход, 4-канальный выход | Каналы | 4-канальный вход, 4-канальный выход |
| Стандарт сигнала | SMPTE 424M/425M,292M, 259M, 297M, 305M, 310M,M2S,DVB-ASI, DVB-SSI и другие скорости Telecom/Datacom (19,4 Мбит/с - 2,97 Гбит/с) | Уровень сигнала | 800 мВ номинальный |
| Потери на отражение | >15 дБ | Время нарастания/спада | 200 пс номинальное |
| Эквалайзер | 1694A кабель, >200 м при 1485 Мбит/с, кабель Belden 1694A, >350 м при 270 Мбит/с, кабель Belden 1694A >100 м при 2970 Мбит/с | Потери на отражение | > 15 дБ |
| Разъем | 75Ω BNC | Перерегулирование | 10% амплитуды |
| Джиттер: < 0,3UI | |||
| Оптика | Другое | ||
| Каналы | 1 | Дальность передачи | 20 км |
| Тип | одномодовый (многомодовый опционально) | Рабочая температура | -45°C~+50°C |
| Длина волны | 1310 нм / 1550 нм | Питание | 1A@12VDC |
| Потери на отражение | > 15 дБ | Среднее время безотказной работы | >100000 часов |
| Разъем | FC/PC (SC/PC опционально) | Корпус | Установка в стойку 1U |
| Аудио (опционально) | Данные (опционально) | ||
| Каналы | 8-канальное аудио (клеммная колодка) | Каналы | 5-канальные данные (клеммная колодка) |
| Макс. уровень вход/выход |
-+15 дБн
|
Скорость передачи данных |
-+15 дБн
|
| Частотная характеристика | 20 Гц-24 кГц, ±0,1 дБ | Разъем | клеммная колодка |
| SNR | 85 дБ (A-взвешенный) | ||
| Перекрестные помехи | < -90 дБ | ||
