Обзор

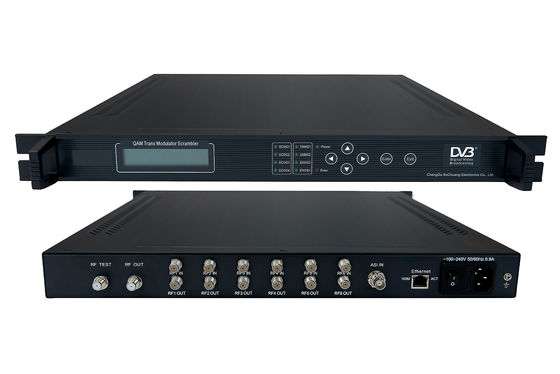

FL-4115 6×DVB-S2 to 4×QAM Trans-modulator поддерживает 6×DVB-S/S2 (QPSK/8PSK) транспондеров и 1xASI вход, затем мультиплексирует и скремблирует входной сигнал для вывода выбранных программ через 4×QAM RF каналы. Он предоставляет экономичное и стабильное решение для операторов ТВ для повторного распространения программ через HFC сеть. Подходит для 1U стойки и может быть настроен с помощью ЖК-дисплея на передней панели и NMS (программное обеспечение для управления сетью). Его высокоинтегрированный и экономичный дизайн делает его широко используемым в различных системах распространения цифрового вещания.
Особенности
6×DVB-S/S2 RF и ASI вход
Входная частота: 950~2150 МГц
Входная скорость передачи символов: 1~45 Мсимв/с
4×QAM RF выход
Выходная частота: 47~870 МГц
Выходная скорость передачи символов: 5~9 Мсимв/с
Поддержка 4×CAS/SMS
Управление ЖК-дисплеем/клавиатурой на передней панели и управление сетью через Ethernet
Технические характеристики
|
Вход |
RF |
6×тюнер (DVB-S/S2) |
|
ASI |
1×ASI (BNC) |
|
|
ЧастотаДиапазон |
950~2150 МГц |
|
|
Скорость передачи символов |
1~45 Мсимв/с |
|
|
Выход |
Интерфейс |
F-разъем |
|
Импеданс |
75Ω |
|
|
ЧастотаДиапазон |
47~870 МГц, шаг 1 кГц |
|
|
Созвездие |
16, 32, 64, 128, 256 QAM |
|
|
Стандарт |
EN300429/ITU-T J.83A |
|
|
Скорость передачи символов |
5.0~9.0 Мсимв/с, шаг 1 ксимв/с |
|
|
Коды исправления ошибок |
RS код 188/204 |
|
|
MER |
≥40 дБ |
|
|
BER |
0 |
|
|
Уровень выходного сигнала |
85~105 дБВ |
|
|
УровеньДиапазон ослабления |
-20 дБм ~ 0 дБм (на несущую), шаг 0,5 дБ |
|
|
Скремблер |
поддержка 4×CAS/SMS; реализация DVB simulcrypt (ETSI TS 103 197 V1.4.1) |
|
|
Управление |
ЖК-дисплей/клавиатура, управление сетью |
|
|
Обновление программного обеспечения через Ethernet |
||
|
Общие характеристики |
Размер |
482 мм×410 мм×44 мм |
|
ТемператураДиапазон |
0~45°C (Рабочая); -20~80°C (Хранение) |
|
|
Питание |
100-240 В переменного тока, 50 Гц, 25 Вт |
|
Применение
