1. Обзор

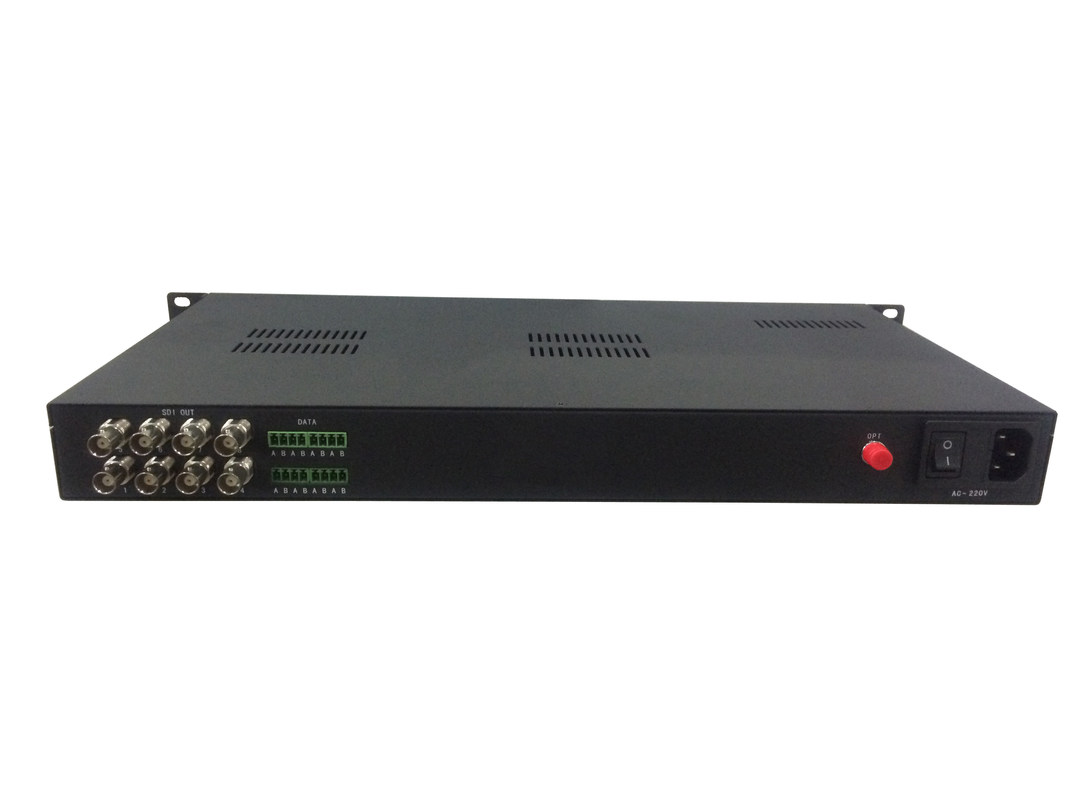

ASI Extender Fiber Linker через оптоволокно, оптоволоконные расширители ASI обеспечивают цифровую передачу полностью несжатого SD-SDI/ASI (270 Мбит/с) по одному волокну с качеством вещания с аудио, последовательными данными RS485/RS232/RS422, выходом обратной связи и передачей IP Ethernet.
2. Особенности
Наша серия ASI поддерживает горячее подключение, автономную работу, установку в стойку 1U и установку в стойку 4U, мы также можем добавить другие бизнес-функции в соответствии с требованиями клиентов. OEM&ODM приемлемы. Если у вас есть какие-либо требования к передаче видео по оптоволокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Приложения
5. Технические характеристики
ASI TX | ASI RX | ||
Каналы | 4-канальный вход, 4-канальный выход | Каналы | 4-канальный вход, 4-канальный выход |
Стандарт сигнала | DVB-ASI, DVB-SSI и другие скорости Telecom/Datacom (19,4 Мбит/с - 270 Мбит/с) | Уровень сигнала | 800 мВ номинально |
Потери на отражение | >15 дБ | Время нарастания/спада | 200 пс номинально |
Эквалайзер | Кабель 1694A, >200 м при 1485 Мбит/с, кабель Belden 1694A, >350 м при 270 Мбит/с, кабель Belden 1694A | Потери на отражение | > 15 дБ |
Разъем | 75Ω BNC | Перерегулирование | 10% амплитуды |
Джиттер:< 0,1UI | |||
Оптика | Другое | ||
Каналы | 1 | Дальность передачи | 20 км |
Тип | одномодовый (многомодовый опционально) | Рабочая температура | -45°C~+50°C |
Длина волны | 1310 нм / 1550 нм | Питание | 1A при 12 В постоянного тока |
Потери на отражение | > 15 дБ | Среднее время безотказной работы | >100000 часов |
Разъем | FC/PC (SC/PC опционально) | Корпус | Установка в стойку 1U |
Аудио (опционально) | Данные (опционально) | ||
Каналы | 4-канальное прямое аудио (клеммная колодка) | Каналы | 4-канальные данные (клеммная колодка) |
Макс. уровень вход/выход | -+15 дБн
| Скорость передачи данных | -+15 дБн
|
Частотная характеристика | 20 Гц-24 кГц, ±0,1 дБ | Разъем | клеммная колодка |
SNR | 85 дБ (A-взвешенный) |
|
|
Перекрестные помехи | < -90 дБ |
|
|
