Введение

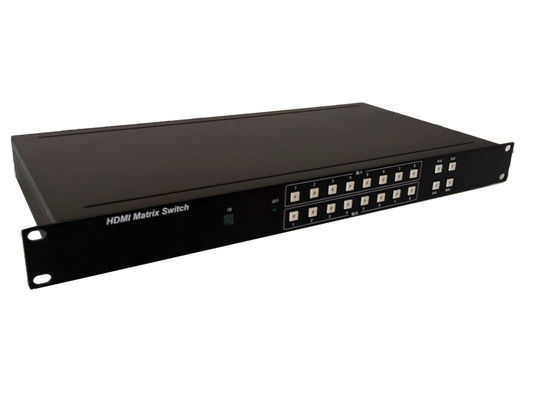

HDMI 8×8 матричный переключатель поддерживает вход 8 и выход 8, эта матрица поддерживает HDMI 1.3Поддержка 12-битной глубины цвета для всех разрешений HDTV, включая 1080p/60, и разрешения ПК до 1920 * 1200.и кабеля HDMI на большие расстояния, чтобы быть компенсированыДля уменьшения необходимого количества дополнительных входных сигналов аппарат обработки сигналов поддерживает вход до 35 метров длины.Эта матрица может быть отличным HDMI видео и многоканальных цифровых аудио сигналов, передаваемых кабелем HDMI на дисплейное устройство.
Особенность
* Структура подключения, количество входных каналов и количество выходных каналов можно свободно выбирать;
* Поддержка HDMI входного аудио петли, HDMI выходного аудио разделения функций;
* Возможность длинного провода;
* Функция подсказки подключения;
* Соответствует стандарту HDCP;
* Функции аудиодоступа;
* EDID поддерживает вычислительные возможности;
* функция переключения поддержки EDID;
* Функция центрального управления;
* Выключить функции памяти и памяти сцены;
* Входные и выходные панели;
* Поддержка Full HD;
* Поддержка HDMI1.3, протоколы HDCP и DVI 1.0;

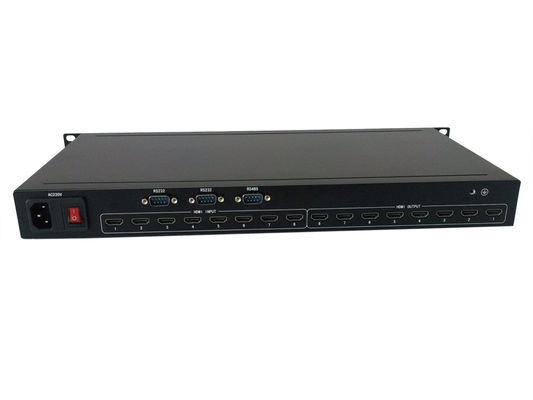

* С портом связи RS-232, RS-485,IR;
* Встроенное международное универсальное питание;
Технические спецификации
|
Видео |
|
|
Протокол |
Поддержка протокола HDCP 1.3 Совместимый протокол DVI 1.0 |
|
Прибыль |
0 дБ |
|
Пропускная способность интерфейса |
3.25 Гбит/с, полностью цифровой. |
|
Максимальное разрешение поддержки |
Норма 1-PC:1600x1200@60_24, HDPC:1920x1200@60_24 бит, HDTV:1920x1080p@60_32bit |
|
Джиттер часов (Clock jitter) |
< 0,15 Tbit |
|
Время подъема (Risetime) |
Время подъема ≤ 200 psec ((10%-90%) |
|
Время падения (Falltime) |
Время падения ≤ 200 psec ((10%-90%) |
|
Максимальная задержка передачи |
5 нС (± 1 нС) |
|
Скорость переключения |
200 нс (максимальное время) |
|
Тип сигнала |
HDMI-A Полноцифровой сигнал T.M.D.S. |
|
Ввод видео |
|
|
Интерфейс |
Женский разъем HDMI-D |
|
Сила сигнала |
T.M.D.S. + / - 0,4Вpp |
|
Минимальный / Максимальный уровень |
TMDS 2,9 В/3,3 В |
|
Импеданс |
100 Ω |
|
EDID ввода |
Использовать EDID по умолчанию |
|
Максимальные ошибки предвзятости постоянного тока |
15 мВ |
|
Максимальное рекомендуемое расстояние ввода |
Меньше 20 метров, при 1920x1200 @ 60 (рекомендуется использовать сертифицированный специальный провод HDMII, например: MOLEX TM) |
|
Выход видео |
|
|
Интерфейс |
Женский разъем HDMI-A |
|
Минимальный / Максимальный уровень |
TMDS 2,9 В/3,3 В |
|
Импеданс |
100 Ω |
|
Максимальное рекомендуемое расстояние ввода |
Меньше 20 метров, при 1920x1200 @ 60 (рекомендуется использовать сертифицированный специальный провод HDMII, например: MOLEX TM) |
|
Виды контроля |
|
|
Интерфейс управления |
RS-232, RS-485, IR |
|
Ставка и протокол |
Бауд-рейт: 9600, биты данных: 8 остановочных битов: 1, без бита паритета |
|
Спецификация |
|
|
Электрическое питание |
100VAC ~ 240VAC, 50/60 Hz, международная адаптивная мощность |
|
Температура |
Температура хранения: -20 ° ~ + 70 ° C |
|
Сила |
максимум 25 Вт |
|
Влажность |
Влажность хранения и эксплуатации:10% ~90% |
Заявления
Дистанционные видеозаписи OB фургона/грузовика;
Видеообучение;
Транспорт сигналов на большие расстояния;
телевизионная станция/видеоконференция;
Подключение к проекторам лекционных залов;
Медицинское/хирургическое отделение;
Малые корпоративные видеоссылки на кампусах
Информация о заказах
FL-HM-808: HDMI Matrix Switch поддерживает 8 входов и 8 выходов с совместимостью с DVI.
