1,Введение
HDMI Удлинитель По Ethernet основан на стандарте TCP/IP. Он передает ваше HD-изображение с высоким разрешением на расстояние до 395 футов (120 метров) от вашего источника HDMI или DVI-D, используя один кабель CAT5e/6. Благодаря преимуществу стандарта TCP/IP, вы можете расширить свое HD-видео на несколько дисплеев, используя Ethernet-коммутатор.
2 ,Спецификации
|
Разрешения HDTV |
480p, 576p, 720p, 1080p |
|
Аудио |
Частота дискретизации: 32 кГц, 44,1 кГц и 48 кГц |
|
ИК-пульт дистанционного управления |
38 кГц; NEC |
|
HDMI |
HDMI 1.3 |
|
HDCP |
HDMI 1.2 |
|
Адаптер питания |
Вход: 100 В - 240 В (50 - 60 Гц) Выход: 5 В/1 А |
|
Потребляемая мощность |
HDMI передатчик: 3 Вт HDMI приемник: 3 Вт |
|
Размер (Д-Ш-В) |
100×60×25 мм |
|
Вес |
128 г*2 шт. |
|
Рабочая температура/Влажность |
0℃ - 70℃ / 10% - 80% относительной влажности (без конденсации) |
|
Температура/Влажность хранения |
-10℃ - 80℃/ 5% -90% относительной влажности (без конденсации) |

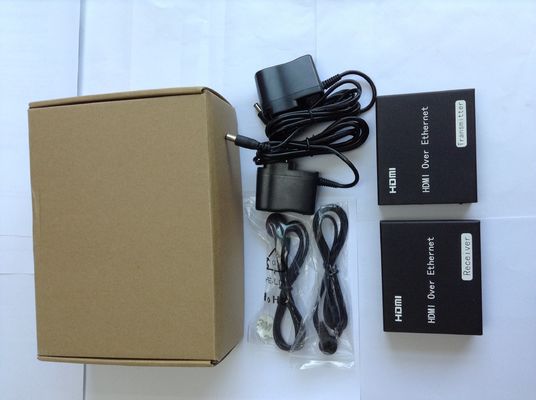

3. Упаковка
Перед попыткой использовать это устройство, пожалуйста, проверьте упаковку и убедитесь, что
следующие элементы содержатся в транспортной коробке:
1) Основной блок № 1 Передатчик, Основной блок № 2 Приемник
2) Два блока питания постоянного тока 5 В.
3) один ИК-передатчик и один ИК-приемник
4) Руководство пользователя
4,Подключение и эксплуатация

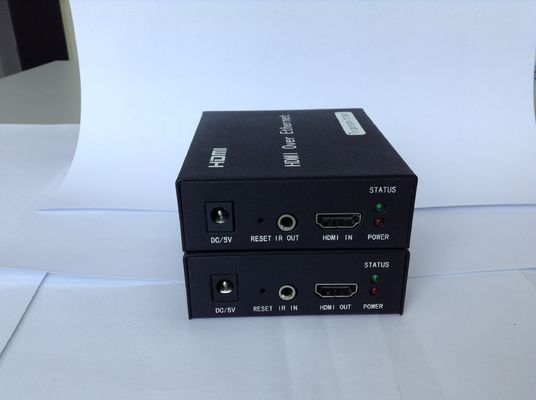

1) Подключите источник HDMI (например, DVD, PS3, STB) к HDMI IN передатчика.
2) Подключите ИК-передатчик к порту IR OUT передатчика и направьте его на ИК-приемник источника видео HDMI.
3) Подключите выход HDMI приемника к дисплею HDTV.
4) Подключите ИК-приемник к порту IR IN приемника.
5) Используйте один кабель Cat5e/6 длиной до 120 м для подключения передатчика и приемника.
6) Подключите два блока питания 5 В к передатчику и приемнику.
7) Включите дисплей HDTV и источник HDMI.
5,Применение схема
