Подробная информация о продукте:
Оплата и доставка Условия:
|

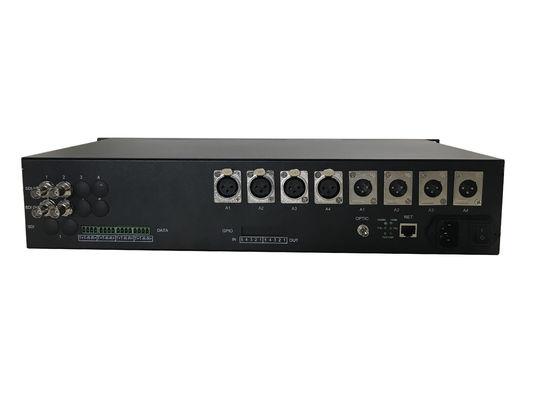

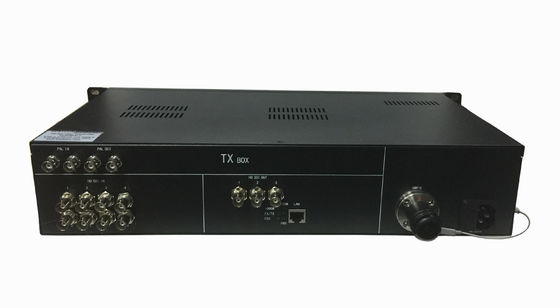

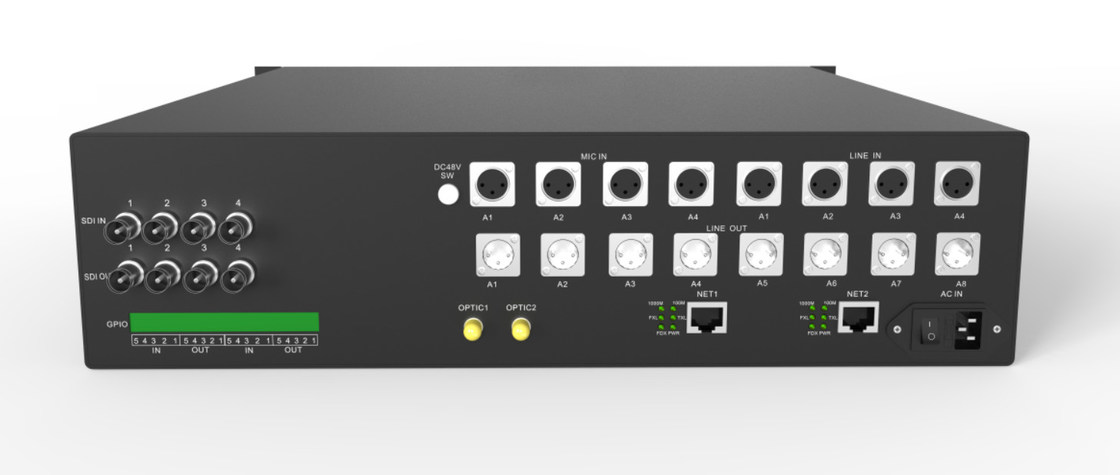

| имя: | Двунаправленный удлинитель оптоволокна 3G-SDI с фантомным микрофоном и линейным аудио/GPIO/Gigabit | Каналы: | 4 канала вперед, 2 канала назад |
|---|---|---|---|
| Качество: | Передача | Линейное аудио: | 12-канальный |
| Волокно: | Одиночное ядр или двойное ядр | Решение: | CWDM |
| АСИ/ТС: | Совместимый | данные: | RS422, замыкание контактов |
| Фантомный микрофон: | 4-Ch | Гигабит: | 2-ch |
1. Обзор
ЭтотУдлинитель оптоволокна 3G-SDIЭто многофункциональный блок SDI-оптоволокно и оптоволокно-SDI, он высокопроизводителен с двунаправленным цифровым видео, двунаправленным балансным аналоговым линейным звуком XLR, фантомным микрофонным входом и выходом, а также имеет два Gigabit Ethernet, либо Ethernet имеет полосу пропускания 1000M. Это реальное качество вещания, и оно используется многими телевизионными станциями или транслируемыми AV-передачами.
2. Особенности
Наша серия 3G SDI поддерживает горячее подключение, автономность, крепление в стойку 1U и стойку 4U. Мы также можем добавить другие функции или функции в соответствии с требованиями клиентов. OEM и ODM приемлемы. Если у вас есть какие-либо требования к передаче видео по оптоволоконному кабелю, просто свяжитесь с нами, мы предоставим лучшее решение.
3. Приложения
FL4024DAP: 4 канала прямого 3G-SDI/ASI, 2 канала обратного 3G-SDI/ASI, 4 канала двунаправленного монофонического аналогового звука XLR, 2 канала дуплексного RS422, 1 канал 1000M Ethernet, 1 канал двунаправленного замыкания контактов, одноволоконное волокно, одномодовый, ST, 20 км,стойка 2U
|
Вход 3G SDI |
Выход 3G SDI |
||
|
каналы |
4 |
Каналы |
4 |
|
Стандарт сигнала |
SMPTE 424/425M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI и другие скорости передачи данных/телекома (19,4 Мбит/с -2,97 Гбит/с) |
Уровень сигнала |
номинал 800 мВ |
|
Потеря отражения |
>15 дБ |
Время подъема/падения |
номинал 200 пс |
|
выравнивание |
1694Acable, >200 м при 1485 Мбит/с, кабель Belden 1694A, >350 м при 270 Мбит/с, Belden 1694Acable |
Потеря отражения |
> 15 дБ |
|
разъем |
75 Ом, разъем BNC |
Перерегулирование |
10% амплитуда |
|
Джиттер: <0,2UI |
|||
|
Оптика |
Другие |
||
|
Каналы |
2 |
Расстояние передачи |
20 км |
|
Тип |
одномодовый (многомодовый опционально) |
Рабочая температура |
-45°С~+50°С |
|
Длина волны |
1310 нм/1550 нм |
Власть |
1 А при 12 В постоянного тока |
|
Потеря отражения |
> 15 дБ |
Среднее время безотказной работы |
>100000 часов |
|
Разъем |
FC/ПК (SC/ПК опционально) |
Случай |
крепление в стойку 1U |
|
Аудио (опционально) |
Данные (необязательно) |
||
|
Каналы |
8-канальный двунаправленный звук (XLR) |
Каналы |
4-канальные данные (клеммный блок) |
|
Макс. уровень ввода/вывода |
--+15 дБу
|
Скорость передачи данных |
--+15 дБу
|
|
Частотная характеристика |
20 Гц-24 кГц, ±0,1 дБ |
Разъем |
клеммный блок |
|
ОСШ |
85 дБ (взвешенное) |
|
|
|
Перекрестные помехи |
<-90 дБ |
|
|
