Подробная информация о продукте:
Оплата и доставка Условия:
|
| имя: | Наполнитель оптического волокна SDI | Каналы: | 4 канала вперед, 2 канала назад |
|---|---|---|---|
| Качество: | Передача | Аудио: | 4-канальный двунаправленный |
| Волокно: | Одиночный ядро | Решение: | CWDM |
| АСИ/ТС: | Совместимый | данные: | RS422, замыкание контактов |
1. Обзор
3G-SDI Fiber Optic Extender предлагает цифровую передачу полностью несжатого SDI (270Mbps), HD-SDI (1.485Gbps) с помощью одного волокна по качеству трансляции с аудио,Серийные данные RS485/RS232/RS422Наш 3G-SDI также может поддерживать ASI, TS-поток и проходить SDI-патологический тест.
2. Особенности

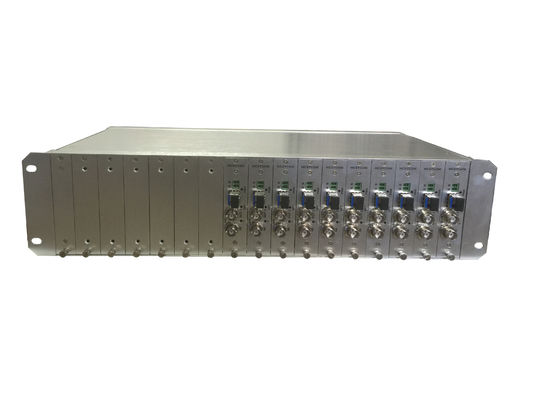

Наша серия 3G SDI поддерживает горячую розетку, самостоятельную установку, установку на стойке 1U и установку на стойке 4U, мы также можем добавить другие функции или функции в соответствии с требованиями клиентов.Если у вас есть какие-либо требования к передаче видео по оптическому волокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Приложения

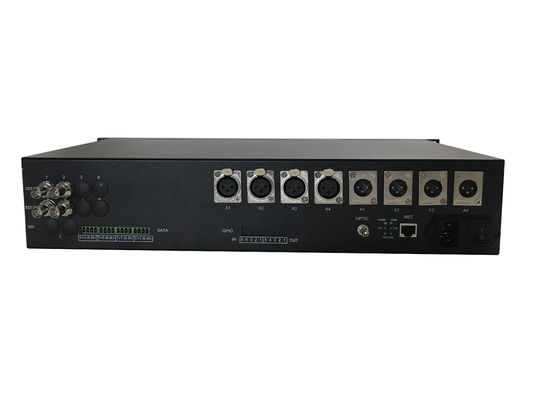

FL4024DAP : 4-х Вперед 3G-SDI/ASI, 2-х Обратный 3G-SDI/ASI, 4-х двунаправленный моно XLR аналоговый аудио,2-х дуплекс RS422, 1-х 1000M Ethernet, 1-х двунаправленный контакт закрытия, одноволоконный,однорежимный, ST, 20 км,Раковина 2U
|
Вход 3G SDI |
Выход 3G SDI |
||
|
каналы |
4 |
Каналы |
2 |
|
Стандарт сигнализации |
SMPTE 424/425M,292M,259M,297M,305M,310M,M2S,DVB-ASI,DVB-SSI и другие скорости телекоммуникаций / Datacom (19.4Mb/s -2.97Gb/s) |
Уровень сигнала |
800 мВ номинально |
|
Потеря отражения |
>15DB |
Время подъема/снижения |
номинальные 200 пс |
|
уравнение |
1694Кабельный,>200m@1485Mbps,Belden 1694A кабель,>350m@270Mbps,Belden 1694Кабельный |
Потеря отражения |
> 15 дБ |
|
соединитель |
75Ω BNC |
Превышение |
Амплитуда 10% |
|
Джиттер: < 0,2 UI |
|||
|
Оптические |
Прочие |
||
|
Каналы |
1 |
Расстояние передачи |
20 км. |
|
Тип |
однорежимный (необязательно многорежимный) |
Рабочая температура |
-45°C~+50°C |
|
Длина волны |
1310nm /1550nm |
Сила |
1A@12VDC |
|
Потеря отражения |
> 15 дБ |
Среднее время без проблем |
>100000 часов |
|
Коннектор |
FC/PC (SC/PC необязательно) |
Дело |
1U стойка |
|
Аудио (необязательно) |
Данные (необязательно) |
||
|
Каналы |
4-ch двунаправленный аудио ((XLR) |
Каналы |
2-ch данные (терминалный блок) |
|
Максимальный уровень входа/выхода |
-+15 дБУ
|
Коэффициент данных |
-+15 дБУ
|
|
Частота ответа |
20Hz-24KHz, ± 0,1 дБ |
Коннектор |
конечный блок |
|
SNR |
85 дБ ((A взвешенный) |
|
|
|
Прослушивание |
< -90 дБ |
|
|
Ключевое слово:Конвертер SDI-волокна,SDI оптоволоконный приемопередатчик,Расширитель волокон SDI,Передатчик волоконного СДИ
