Подробная информация о продукте:
Оплата и доставка Условия:
|
| имя: | SDI к удлинителю волокна | Каналы: | 16-канальный SDI/ASI |
|---|---|---|---|
| Качество: | Передача | Ethernet: | 1000М |
| Волокно: | Одиночный ядро | Решение: | CWDM |
| АСИ/ТС: | Совместимый |
1. Обзор
Удлинитель 3G-SDI на оптоволокно Fiber Linker обеспечивает цифровую передачу полностью несжатого SDI (270 Мбит/с), HD-SDI (1,485 Гбит/с) по одному волокну с качеством вещания, с аудио, последовательными данными RS485/RS232/RS422, выходом Loopback и передачей IP Ethernet. Наш 3G-SDI также может поддерживать ASI, TS поток и проходить патологические тесты SDI.
2. Особенности

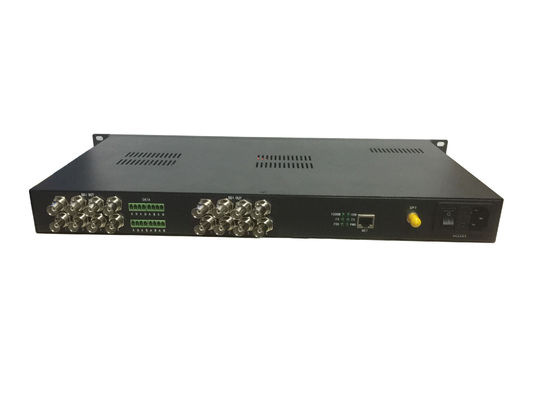

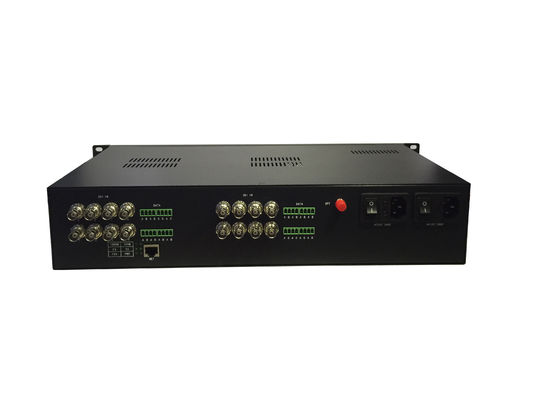

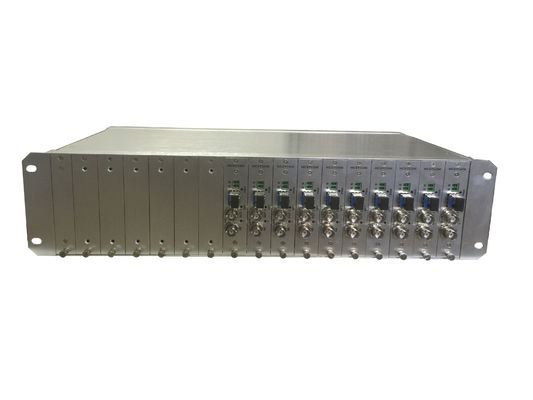

Наша серия 3G SDI поддерживает горячее подключение, автономное исполнение, монтаж в стойку 1U и монтаж в стойку 4U, мы также можем добавить другие функции или бизнес в соответствии с требованиями клиентов. OEM и ODM приемлемы. Если у вас есть какие-либо требования к передаче видео по оптоволокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Применения
5. Спецификации
|
Вход 3G SDI |
Выход 3G SDI |
||
|
Каналы |
16 |
Каналы |
16 |
|
Стандарт сигнала |
SMPTE 424/425M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI и другие скорости Telecom/Datacom (19,4 Мбит/с - 2,97 Гбит/с) |
Уровень сигнала |
800 мВ номинально |
|
Потери на отражение |
>15 дБ |
Время нарастания/спада |
200 пс номинально |
|
Эквалайзер |
Кабель 1694A, >200 м при 1485 Мбит/с, кабель Belden 1694A, >350 м при 270 Мбит/с, кабель Belden 1694A |
Потери на отражение |
> 15 дБ |
|
Разъем |
75 Ом BNC |
Перерегулирование |
10% амплитуды |
|
Джиттер:< 0,2UI |
|||
|
Оптика |
Другое |
||
|
Каналы |
1 |
Дальность передачи |
20 км |
|
Тип |
одномодовый (многомодовый опционально) |
Рабочая температура |
-45°C~+50°C |
|
Длина волны |
1310 нм / 1550 нм |
Питание |
1A при 12 В постоянного тока |
|
Потери на отражение |
> 15 дБ |
Среднее время безотказной работы |
>100000 часов |
|
Разъем |
FC/PC (SC/PC опционально) |
Корпус |
Монтаж в стойку 1U |
|
Аудио (опционально) |
Данные (опционально) |
||
|
Каналы |
2-канальное прямое аудио (клеммная колодка) |
Каналы |
1-канальные обратные данные (клеммная колодка) |
|
Макс. входной/выходной уровень |
-+15 дБн
|
Скорость передачи данных |
-+15 дБн
|
|
Частотная характеристика |
20 Гц-24 кГц, ±0,1 дБ |
Разъем |
клеммная колодка |
|
Отношение сигнал/шум |
85 дБ (A-взвешенное) |
|
|
|
Перекрестные помехи |
< -90 дБ |
|
|
