Подробная информация о продукте:
Оплата и доставка Условия:
|
| имя: | Оптоволоконный преобразователь 12G-SDI | Волокно: | одножильный оптоволоконный кабель |
|---|---|---|---|
| Расстояние: | 20 км | разрешение: | 4K@60Hz |
| Резервное копирование по оптоволокну: | Поддерживается |
1. Обзор

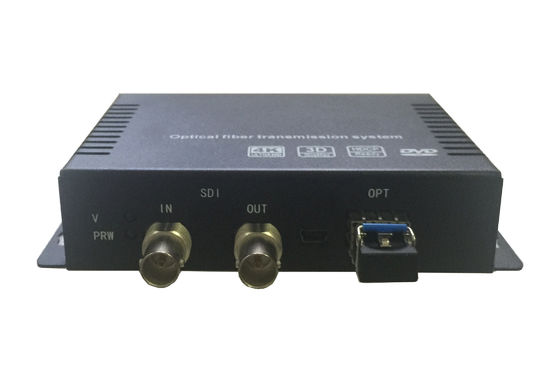

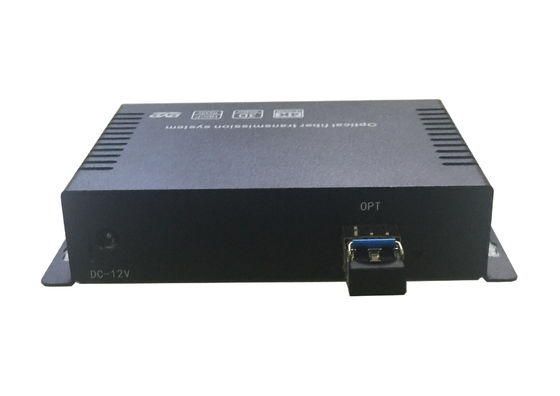

Оптический расширитель 12G-SDI по оптоволокну может передавать сигнал 12G-SDI с разрешением 4K@60Hz с полосой пропускания 11,88 Гбит/с по одножильному оптоволоконному кабелю. Он совместим с 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI, SD-SDI, ASI, TS stream (автоматическое переключение) и SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082
2. Особенности
a. 1-канальный 12G-SDI по одножильному оптоволоконному кабелю. Экономия оптоволоконных кабелей.
b. Имеет 2 порта SFP, может иметь один оптоволоконный кабель в качестве резервного.
c. Поддержка 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI, SD-SDI, ASI, TS stream (автоматическое переключение)
d. SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082
f. Может поддерживать установку в стойку
3. Спецификации
|
Вход 12G-SDI/ASI |
Выход 12G-SDI/ASI |
||
|
Каналы |
1 вход с петлей |
Каналы |
2 |
|
Стандарт сигнала |
SMPTE 424M,292M, 259M, 297M, 305M, 310M,M2S, 2081,2082,DVB-ASI, DVB-SSI и другие скорости Telecom/Datacom (19,4 Мбит/с -11,88 Гбит/с) |
Уровень сигнала |
800 мВ номинальный |
|
Обратные потери |
>15 дБ |
Время нарастания/спада |
200 пс номинальное |
|
Эквалайзер |
1694Acable,>50 м при 11880 Мбит/с, Belden 1694Acable,>100 м при 2970 Мбит/с, Belden 1694A cable, >350 м при 270 Мбит/с, Belden |
Обратные потери |
> 15 дБ |
|
Разъем |
75Ω BNC |
Перерегулирование |
10% амплитуды |
|
Джиттер:< 0,3UI |
|||
|
Оптика |
Другое |
||
|
Каналы |
1 и 1 резервный вариант |
Дальность передачи |
20 км |
|
Тип |
одномодовый (многомодовый опционально) |
Рабочая температура |
-45°C~+50°C |
|
Длина волны |
1310 нм / 1550 нм |
Питание |
1A при 12 В постоянного тока |
|
Обратные потери |
> 15 дБ |
Среднее время безотказной работы |
>100000 часов |
|
Разъем |
LC/PC |
Корпус |
Отдельно стоящий (опционально установка в стойку 2U) |
