Подробная информация о продукте:
Оплата и доставка Условия:
|
| имя: | Наполнитель оптического волокна SDI | Каналы: | 16-канальный SDI/ASI |
|---|---|---|---|
| Качество: | Передача | Аудио: | 16 каналов |
| Волокно: | Одиночный ядро | Решение: | CWDM |
| АСИ/ТС: | Совместимый |
1. Обзор

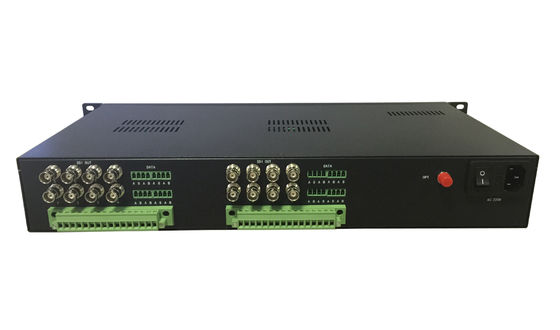

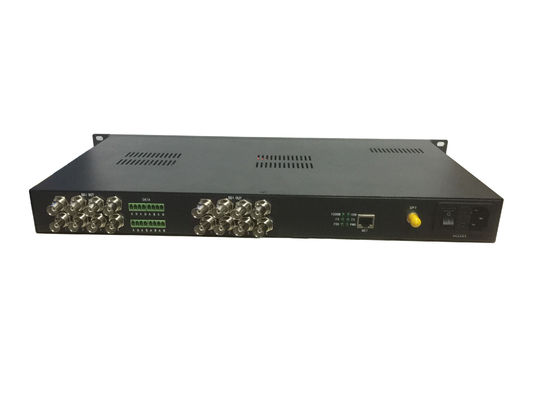

3G-SDI Fiber Optic Extender предлагает цифровую передачу полностью несжатого SDI (270Mbps), HD-SDI (1.485Gbps) с помощью одного волокна по качеству трансляции с аудио,Серийные данные RS485/RS232/RS422Наш 3G-SDI также может поддерживать ASI, TS-поток и проходить SDI-патологический тест.
2. Особенности

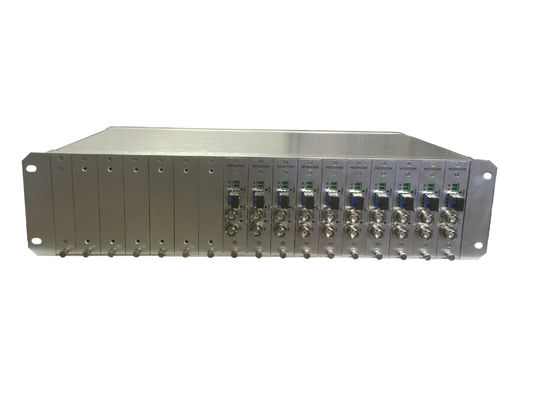

Наша серия 3G SDI поддерживает горячую розетку, самостоятельную установку, установку на стойке 1U и установку на стойке 4U, мы также можем добавить другие функции или функции в соответствии с требованиями клиентов.Если у вас есть какие-либо требования к передаче видео по оптическому волокну, просто свяжитесь с нами, мы предоставим лучшее решение
3. Приложения
5Спецификации
|
Вход 3G SDI |
Выход 3G SDI |
||
|
каналы |
16 |
Каналы |
16 |
|
Стандарт сигнализации |
SMPTE 424/425M,292M,259M,297M,305M,310M,M2S,DVB-ASI,DVB-SSI и другие скорости телекоммуникаций / Datacom (19.4Mb/s -2.97Gb/s) |
Уровень сигнала |
800 мВ номинально |
|
Потеря отражения |
>15DB |
Время подъема/снижения |
номинальные 200 пс |
|
уравнение |
1694Кабельный,>200m@1485Mbps,Belden 1694A кабель,>350m@270Mbps,Belden 1694Кабельный |
Потеря отражения |
> 15 дБ |
|
соединитель |
75Ω BNC |
Превышение |
Амплитуда 10% |
|
Джиттер: < 0,2 UI |
|||
|
Оптические |
Прочие |
||
|
Каналы |
1 |
Расстояние передачи |
20 км. |
|
Тип |
однорежимный (необязательно многорежимный) |
Рабочая температура |
-45°C~+50°C |
|
Длина волны |
1310nm /1550nm |
Сила |
1A@12VDC |
|
Потеря отражения |
> 15 дБ |
Среднее время без проблем |
>100000 часов |
|
Коннектор |
FC/PC (SC/PC необязательно) |
Дело |
1U стойка |
|
Аудио (необязательно) |
Данные (необязательно) |
||
|
Каналы |
2-ch передний аудио ((терминальный блок) |
Каналы |
1-ch обратные данные ((терминальный блок) |
|
Максимальный уровень входа/выхода |
-+15 дБУ
|
Коэффициент данных |
-+15 дБУ
|
|
Частота ответа |
20Hz-24KHz, ± 0,1 дБ |
Коннектор |
конечный блок |
|
SNR |
85 дБ ((A взвешенный) |
|
|
|
Прослушивание |
< -90 дБ |
|
|
