Минитип DVI Extender по двухъядерному однорежимному волоконно-оптическому кабелю

1. Обзор

Цифровой визуальный интерфейс (DVI) представляет собой высококачественный канал передачи данных без сжатия между видеокартой хост-процессора и периферийным дисплеем. Оптическая технология DVI для этой передачи расширяет производительность за пределы ограничений медного провода.

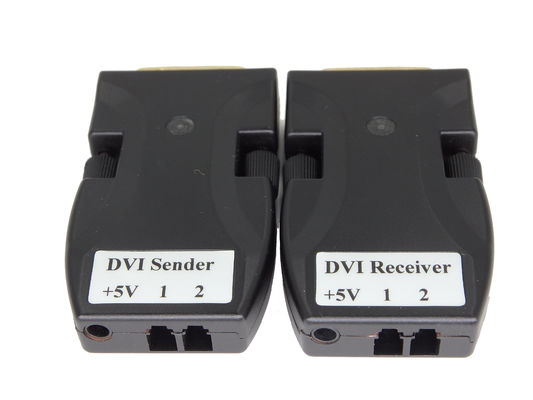

   Модуль DVI Fiber Extender состоит из модуля передатчика и модуля приемника, каждый из которых имеет 2 разъема LC и 20-контактный разъем DVI–D. Пользователи могут сами определять длину расширения, выбирая длину оптоволоконных кабелей с наконечниками LC на концах. Он обеспечивает передачу графических сигналов TMDS, расширяя их до пределов модальной полосы пропускания выбранных многомодовых стеклянных волокон или одномодового волокна. Передатчик имеет 4 лазера внутри, а приемник имеет 4 Pin-PD внутри. И каждый передатчик или приемник также имеет фильтр WDM внутри, который объединяет лазеры 1310 нм и 1550 нм в одно волокно. Он способен передавать графические сигналы UXGA (1600X1200) с частотой обновления 60 Гц. При такой полосе пропускания данных этот модуль может расширяться до 1640 футов (500 метров), что значительно превышает ограничения расширения медного провода, без какого-либо усилителя распределения или повторителя.

2. Особенности

• Расширяет все разрешения VESA до WUXGA (1920 X 1200) 60 Гц данные DVI до 1500 метров (4920 футов).
• Применимо как к одномодовым, так и к многомодовым волокнам.
• До 500 м с дуплексными LC многомодовыми волокнами.
• До 1500 м с дуплексными LC одномодовыми волокнами.
• Предлагает функцию самопрограммирования EDID, обнаруживая с дисплея и восстанавливая в EEPROM в передатчике, просто подключив к дисплею без какого-либо физического соединения DDC.
• Модули достаточно компактны, чтобы напрямую подключаться к графическим источникам и дисплеям, используя DVI-разъемы.
• Сертифицировано по стандартам FCC и CE для излучения EMI/RFI.
• Безопасность данных с незначительным излучением RFI/EMI и потерей качества видео из-за отсутствия медного проводника.

3. Применения

• Цифровые FPD, PDP и проекторы для медицинских приборов, аэрокосмической отрасли, управления дорожным движением, заводов и банков
• Цифровые FPD и проекторы в конференц-залах и аудиториях
• Киоски с цифровыми FPD, отображающими полноэкранные графические дисплеи с удаленных систем
• PDP-дисплеи для информации в общественных местах
• Светодиодные табло на улицах и стадионах

4. Информация для заказа

DVI Fiber Optic Extender

FL3202M: 1-канальный DVI, двойной, одномодовый, 500 метров для MM-режима или 1,5 км для одномодового режима, тип MiNI.

5. Спецификации
